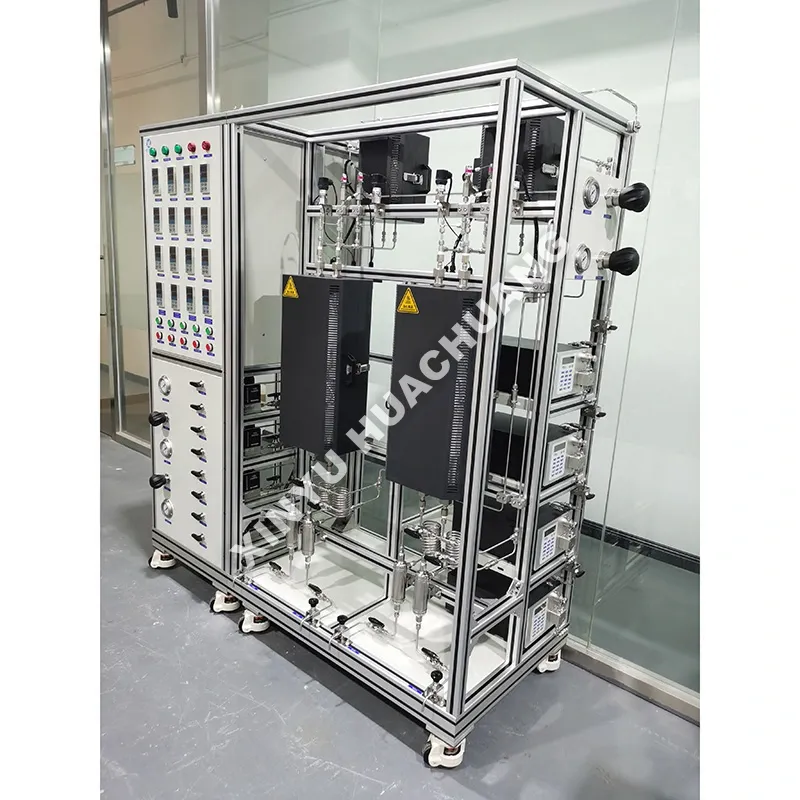

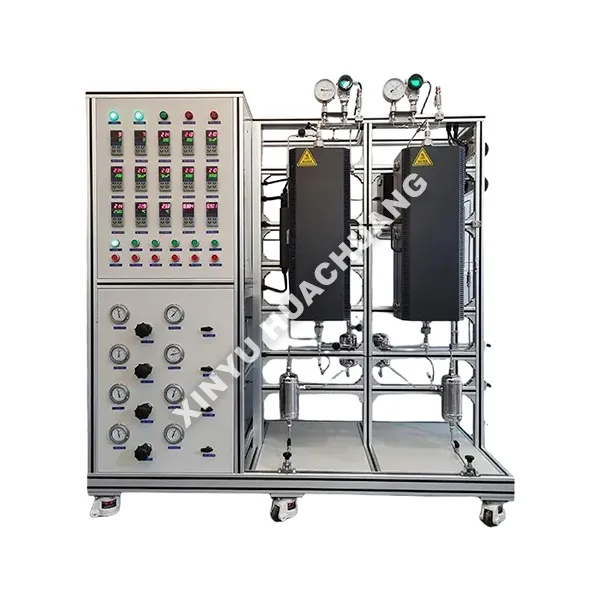

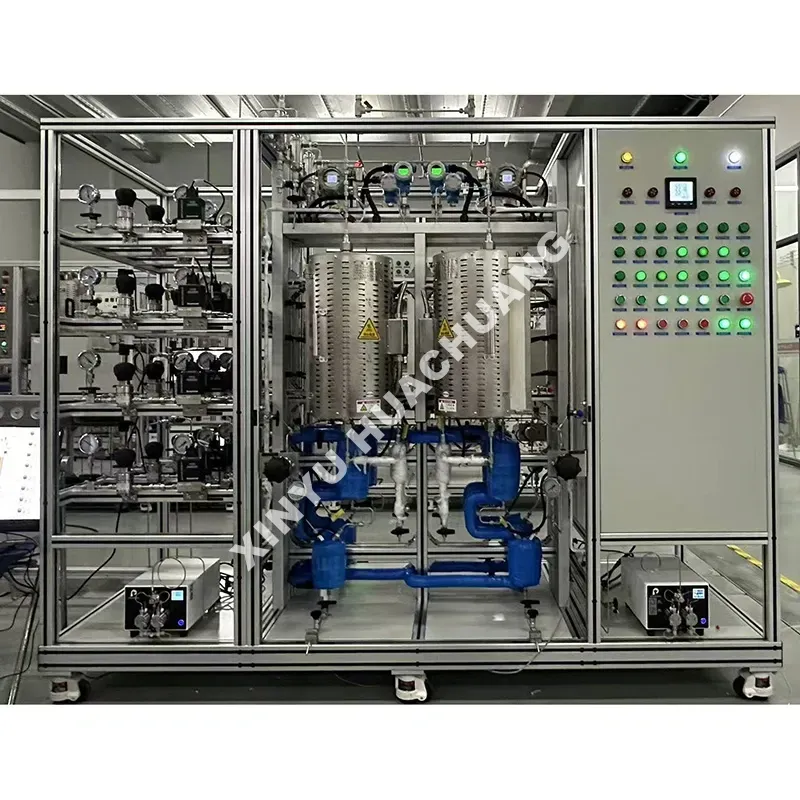

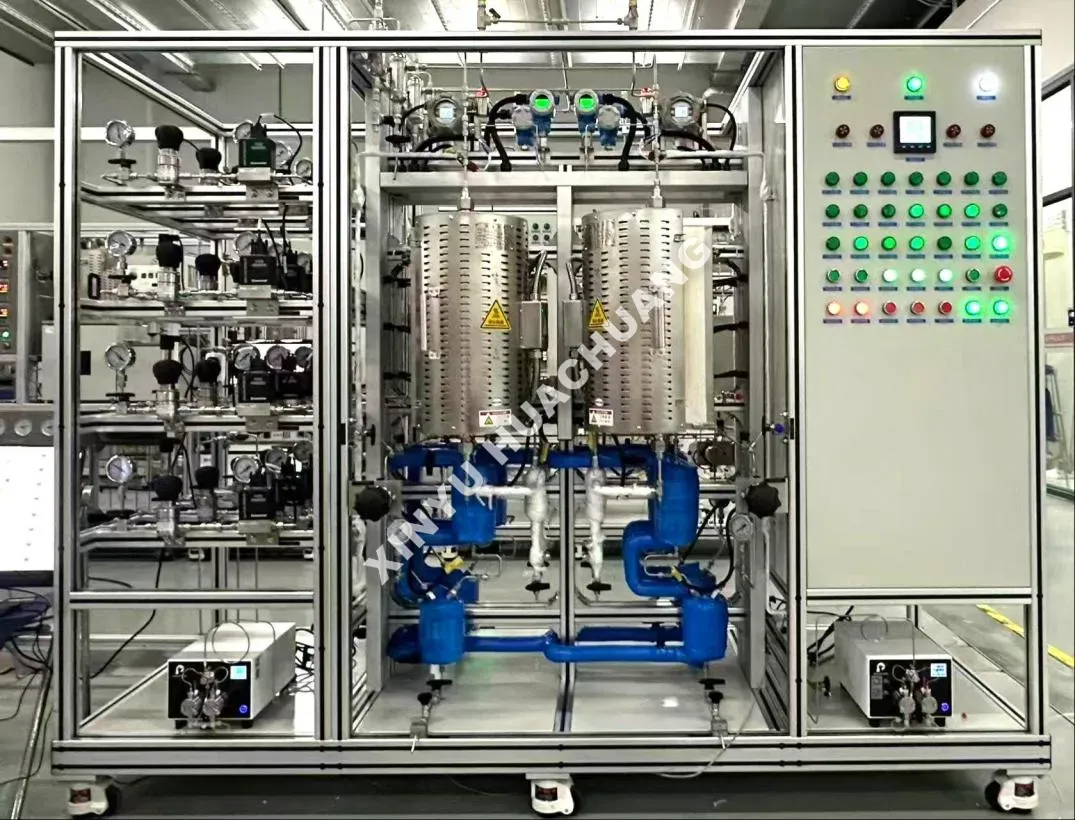

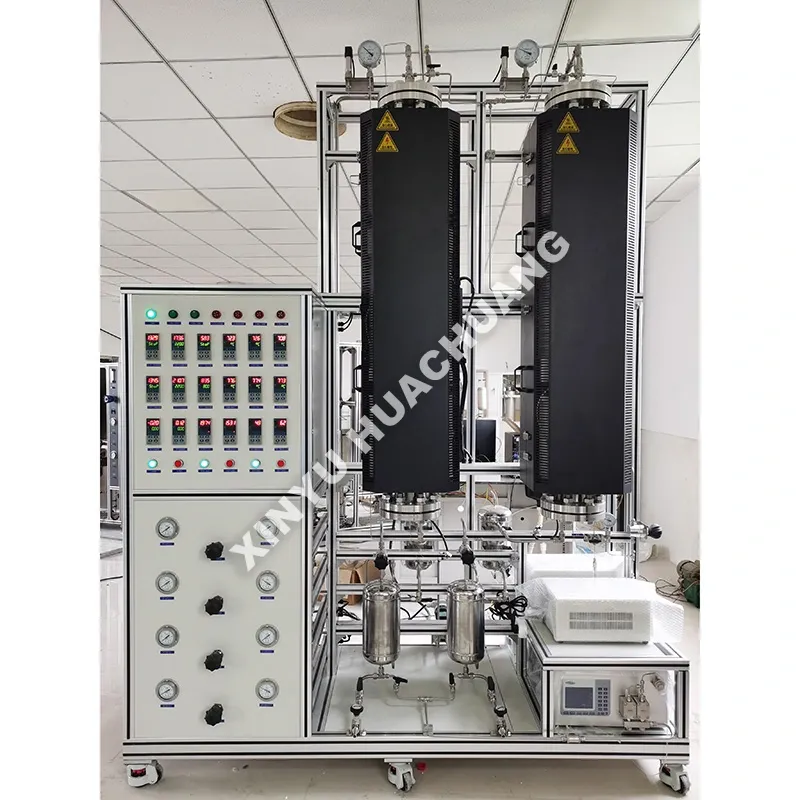

واحد ارزیابی راکتور دوگانه SCR

واحد ارزیابی راکتور دوگانه XINYU HUACHUANG SCR یک سیستم آزمایشگاهی پیشرفته است که برای آزمایش کاهش کاتالیزوری انتخابی دقیق (SCR) مهندسی شده است. با طراحی موازی دو کاناله، امکان ارزیابی همزمان دسته های کاتالیزور مختلف در شرایط یکسان را فراهم می کند. مجهز به کنترل هوشمند PLC و کنترل‌کننده‌های جریان جرمی با دقت بالا، ترکیبات گازهای دودکش صنعتی را به دقت شبیه‌سازی می‌کند و داده‌های بسیار قابل تکرار را برای بازده تبدیل NOx و تجزیه و تحلیل لغزش آمونیاک ارائه می‌کند.

اصل کار

واحد ارزیابی راکتور دوگانه SCR با شبیه‌سازی شرایط واقعی اگزوز صنعتی کار می‌کند. یک مخلوط گازهای دودکش شبیه سازی شده (NO، Nh2، O2، N2 و H2O) تولید شده و به طور دقیق از طریق کنترل کننده های جریان جرم اندازه گیری می شود. سپس جریان گاز از قبل گرم می شود و به دو کانال راکتور موازی مستقل هدایت می شود. در داخل راکتورها، کاتالیزور SCR کاهش NOx را به نیتروژن بی ضرر (N2) و آب (H2O) تسهیل می کند. یک سیستم آنالیز آنلاین پیشرفته (مانند آشکارسازهای FTIR یا لومینسانس شیمیایی) به طور مداوم ترکیب گاز را در ورودی و خروجی هر راکتور نظارت می‌کند و به طور خودکار نرخ تبدیل NOx و نرخ فرار آمونیاک را در زمان واقعی محاسبه می‌کند.

مزایای کلیدی

● آزمایش موازی با راندمان بالا: طراحی راکتور دوگانه توان آزمایش را دو برابر می‌کند و امکان مقایسه مستقیم و شهودی کاتالیزورهای مختلف تحت پارامترهای یکسان را فراهم می‌کند و در زمان و هزینه صرفه‌جویی می‌کند.

● کنترل پارامتر دقیق: کنترل‌کننده‌های جریان جرمی با دقت بالا و سیستم‌های گرمایش چند ناحیه‌ای، کنترل دقیق دما (±۱℃)، نرخ جریان گاز و نسبت آمونیاک به نیتروژن را تضمین می‌کنند.

● ارزیابی عملکرد جامع: قابلیت آزمایش معیارهای مهم از جمله بازده تبدیل NOx، لغزش آمونیاک، نرخ تولید N2O و تبدیل SO2/SO3.

● اتوماسیون هوشمند: کنترل یکپارچه PLC-PC ثبت خودکار داده‌ها، تولید منحنی تاریخی و عملکرد طولانی‌مدت بدون مراقبت را امکان‌پذیر می‌کند.

● طراحی مستحکم و ایمن: راکتورها از مواد مقاوم در برابر خوردگی و دمای بالا (مانند کوارتز یا SS316L) ساخته شده‌اند که دارای قفل‌های ایمنی چند سطحی برای محافظت در برابر دما و فشار بیش از حد هستند.

مشخصات فنی

کجا استفاده می شود؟

● تولید نیرو: ارزیابی عملکرد کاتالیزورهای SCR برای نیروگاه‌های زغال‌سنگ، گاز سوز و زیست توده.

● خودرو و دریایی: آزمایش کاتالیزورهای DeNOx برای اگزوز موتورهای دیزل، سیستم‌های SCR موتورهای دریایی و ماشین‌آلات متحرک غیرجاده‌ای.

● انتشارات صنعتی: غربالگری کاتالیزور برای کوره‌های سیمان، کارخانه‌های فولاد، سوزاندن ضایعات، و کارخانه‌های فرآوری شیمیایی.

● تحقیق و توسعه و دانشگاه: تحقیقات بنیادی جنبشی، بهینه‌سازی فرمولاسیون کاتالیزور، و مطالعات مسمومیت/غیرفعال‌سازی.

اقدامات احتیاطی استفاده

● ایمنی گاز: همیشه اطمینان حاصل کنید که سیلندرهای گاز قبل از کار به طور ایمن بسته شده و نشتی آزمایش شده است. Nh2 و NO گازهای سمی هستند. در یک منطقه با تهویه خوب یا هود بخار کار کنید.

● توالی گرمایش: همیشه قبل از گرم کردن راکتورها را با گاز بی اثر (N2) تمیز کنید. هرگز سیستم را بدون جریان گاز گرم نکنید تا از آسیب کاتالیست یا گرم شدن بیش از حد راکتور جلوگیری شود.

● خنک کردن: پس از آزمایش، اجازه دهید سیستم به طور طبیعی با جریان گاز خنک شود. در دمای بالا از سرد شدن با آب یا باز کردن کوره خودداری کنید.

● پیشگیری از تراکم: هنگام آزمایش با بخار آب، مطمئن شوید که خطوط نمونه‌برداری و لوله‌های اگزوز گرم/عایق هستند تا از تراکم و خوردگی جلوگیری شود.

راهنمای تعمیر و نگهداری

● روزانه: فشار سیلندر گاز را بررسی کنید، قرائت‌های MFC را تأیید کنید، و سیستم‌های تصفیه گازهای خروجی (مانند اسکرابرها) را برای اطمینان از انتشار ایمن بازرسی کنید.

● هفتگی/ماهانه: فیلترهای گاز و تله‌های رطوبت را تمیز یا تعویض کنید. مهر و موم و لوله های راکتور را از نظر هرگونه نشانه خوردگی یا نشت بررسی کنید.

● سه ماهه: کنترل‌کننده‌های جریان جرم و حسگرهای دما را برای حفظ دقت آزمایش کالیبره کنید. اتصالات الکتریکی در کابینت PLC را از نظر محکم بودن بررسی کنید.

● مدیریت کاتالیزور: کاتالیزورها را با دقت بارگیری و تخلیه کنید تا از خرد شدن یا تولید گرد و غبار جلوگیری کنید که می‌تواند افت فشار بستر را تغییر دهد و بر دقت آزمایش تأثیر بگذارد.

خدمات پس از فروش و پشتیبانی

در XINYU HUACHUANG، ما متعهد به ارائه پشتیبانی پس از فروش جامع و قابل اعتماد برای اطمینان از عملکرد مداوم و کارآمد تجهیزات شما هستیم. تیم خدمات اختصاصی ما همیشه آماده کمک به شما است.

پوشش گارانتی جامع

ما با افتخار یک گارانتی دو ساله برای تجهیزات خود ارائه می دهیم. در این دوره، ما خدمات نگهداری و تعمیرات رایگان را برای هر گونه مسائل مرتبط با کیفیت، به استثنای موارد ناشی از عملکرد نامناسب، تغییرات غیرمجاز، یا فورس ماژور ارائه می دهیم. برای تجهیزات فراتر از دوره گارانتی دو ساله، ما به ارائه خدمات تعمیر و نگهداری مادام العمر ادامه می دهیم و فقط هزینه تعویض قطعات و نیروی کار را دریافت می کنیم.

مکانیسم واکنش سریع

ما پشتیبانی تلفنی مهندسی حرفه ای 7×24 ساعته را ارائه می دهیم. پس از دریافت اخطار خطا، تیم فنی ما ظرف 24 ساعت پاسخ خواهد داد و راه حل قابل قبولی ارائه می دهد. در صورت نیاز به خدمات در محل، مهندسان حرفه ای ما ظرف یک هفته به مرکز شما خواهند آمد. در شرایط خاص که تجهیزات قابل تعمیر نباشد، بدون قید و شرط آن را با یک واحد جدید جایگزین می کنیم یا یک واحد جایگزین در طول دوره گارانتی دو ساله ارائه می دهیم یا اقدامات لازم را برای بازگرداندن عملکرد عادی انجام می دهیم.

سوالات متداول

Q1: مزیت اصلی طراحی راکتور دوگانه در این واحد ارزیابی چیست؟

پاسخ: پیکربندی راکتور دوگانه امکان آزمایش همزمان دو کاتالیزور مختلف یا دو شرایط کاری متفاوت را در محیط های گازی یکسان فراهم می کند. این آزمایش موازی متغیرها را حذف می‌کند و به طور قابل توجهی روند غربالگری را تسریع می‌کند و داده‌های مقایسه‌ای بسیار دقیق برای بهینه‌سازی کاتالیزور و معیار عملکرد ارائه می‌دهد.

Q2: آیا این واحد می تواند شرایط پیچیده گازهای دودکش در دنیای واقعی را شبیه سازی کند، مانند مواردی که حاوی دی اکسید گوگرد و بخار آب هستند؟

پاسخ: بله، قطعا. این واحد مجهز به کنترل‌کننده‌های دقیق جریان جرم (MFC) و سیستم‌های تبخیر تخصصی است که می‌توانند مخلوط‌های پیچیده گاز را به دقت معرفی کنند. این به طور خاص برای ارزیابی عملکرد ضد مسمومیت کاتالیست و پایداری طولانی مدت در محیط های سخت حاوی SO طراحی شده است.₂، اچ₂O، فلزات قلیایی و گرد و غبار.

Q3: چگونه سیستم کنترل نرم افزار PLC + PC صحت داده های ارزیابی را تضمین می کند؟

پاسخ: این واحد از معماری پیشرفته نرم افزار PLC + PC برای دستیابی به کنترل کاملاً خودکار گرمایش، جریان گاز و ثبت داده ها استفاده می کند. PLC از الگوریتم های تطبیقی ​​PID برای حفظ نوسانات دما در ± 1℃ استفاده می کند، در حالی که نرم افزار PC به طور مداوم غلظت گاز ورودی/خروجی را در زمان واقعی ثبت می کند. این به طور قابل توجهی خطاهای دستی را کاهش می دهد و داده های بسیار قابل تکرار و قابل اعتماد را برای محاسبه بازده تبدیل NOx و لغزش آمونیاک تضمین می کند.

Q4: چه نوع کاتالیزورهای SCR را می توان با استفاده از این واحد ارزیابی آزمایش کرد؟

پاسخ: این دستگاه بسیار متنوع است و می تواند اشکال مختلف کاتالیزور، از جمله انواع لانه زنبوری، صفحه ای و موجدار و همچنین نمونه های پودری یا ذرات را در خود جای دهد. طراحی راکتور مدولار و اتصالات قابل تنظیم امکان تغییر سریع را فراهم می کند و آن را برای آزمایش همه چیز از کاتالیزورهای تازه در مقیاس آزمایشگاهی گرفته تا یکپارچه های صنعتی با اندازه کامل مناسب می کند.

Q5: آیا امکان ادغام ابزارهای آنالیز گاز آنلاین برای نظارت بر عملکرد در زمان واقعی وجود دارد؟

ج: بله. واحد ارزیابی راکتور دوگانه SCR با رابط های جمع آوری داده های جامع طراحی شده است تا به طور یکپارچه با آنالیزورهای آنلاین مانند FTIR (طیف سنجی مادون قرمز تبدیل فوریه)، CLD (دتکتورهای نورتابی شیمیایی) یا کروماتوگراف های گاز ادغام شود. این ادغام امکان نظارت در زمان واقعی و با فرکانس بالا NOx، NH را فراهم می کند₃، و N₂غلظت O، محاسبه فوری نرخ تبدیل و گزینش پذیری برای تسریع چرخه تحقیق و توسعه شما.
