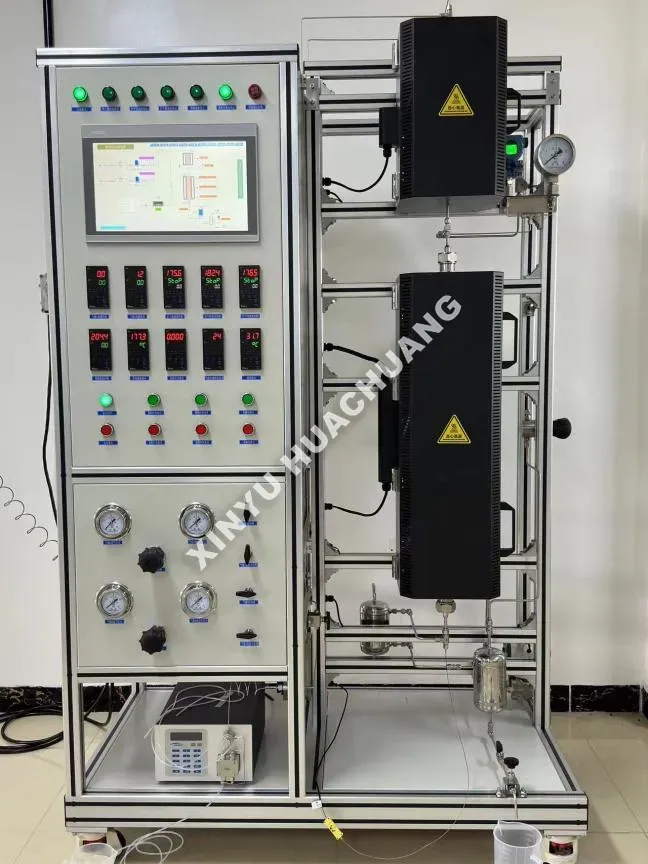

واحد واکنش بستر ثابت کاتالیست

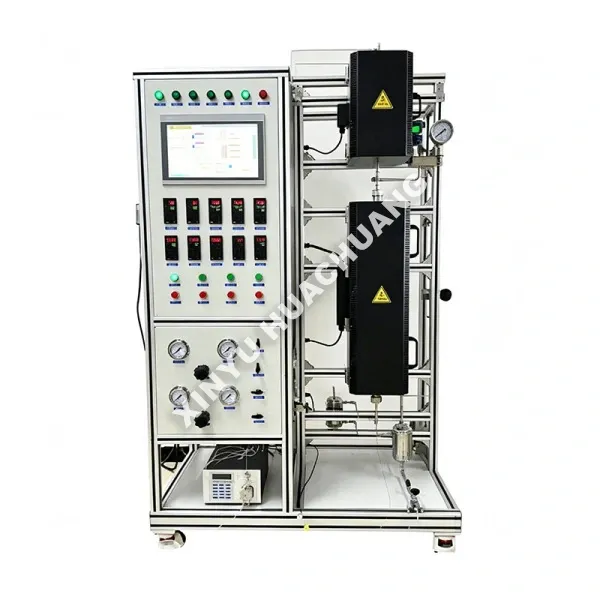

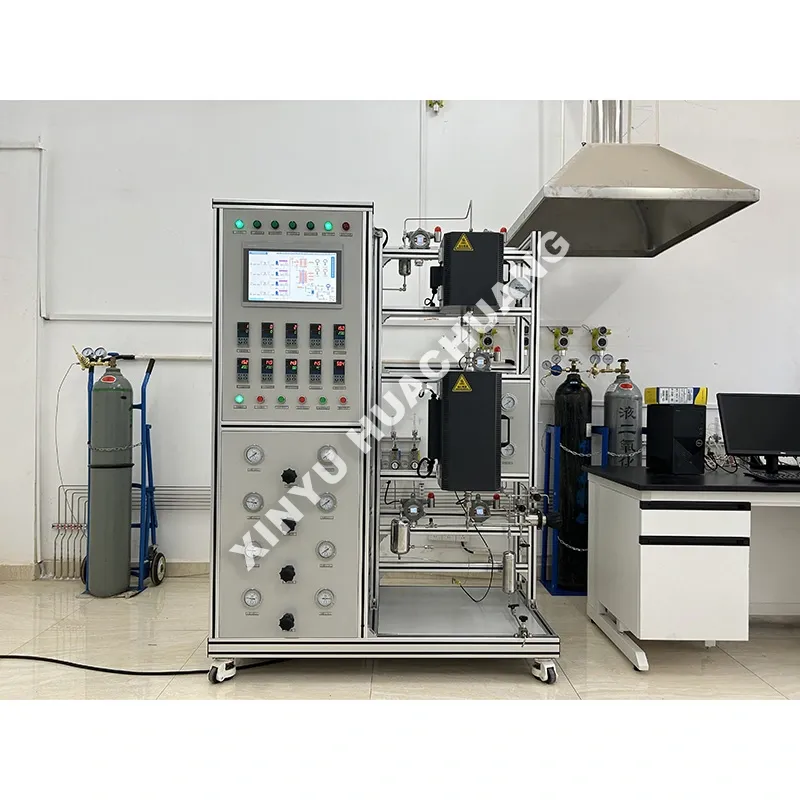

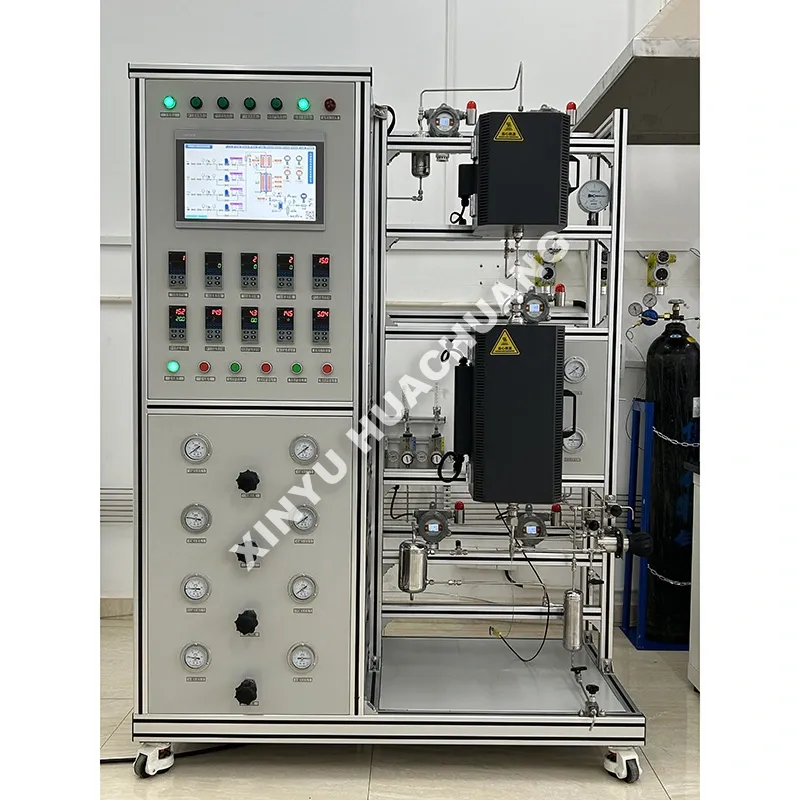

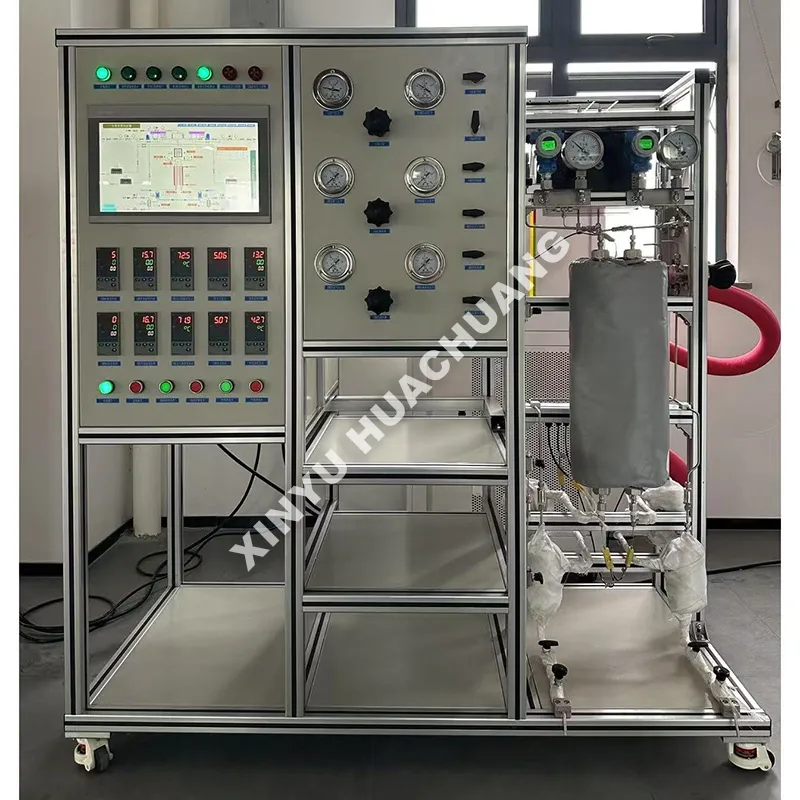

واحد واکنش بستر ثابت کاتالیست XINYU HUACHUANG یک سیستم راکتور آزمایشگاهی بسیار خودکار است که برای تحقیقات دقیق کاتالیزور ناهمگن مهندسی شده است. طراحی شده برای شبیه سازی محیط های واکنش صنعتی گاز- جامد یا مایع- جامد، دما، فشار و نرخ جریان را به دقت کنترل می کند. این واحد مجهز به اتوماسیون هوشمند PLC و اینترلاک ایمنی چند سطحی، برای غربالگری کاتالیزور، مطالعات جنبشی و افزایش مقیاس فرآیند در زمینه‌های پتروشیمی، انرژی و محیطی ایده‌آل است.

واحد واکنش بستر ثابت کاتالیست چیست؟

واحد واکنش بستر ثابت کاتالیست یک دستگاه آزمایش شیمیایی تخصصی است که در آن ذرات کاتالیزور جامد در یک بستر ثابت در یک راکتور لوله‌ای بسته می‌شوند. واکنش دهنده ها (گاز یا مایع) به طور مداوم از این بستر ثابت عبور داده می شوند، جایی که آنها بر روی سایت های فعال کاتالیزور جذب می شوند و تحت تبدیل شیمیایی به محصولات قرار می گیرند. سیال به طور پیوسته در بستر پر شده با حداقل اختلاط معکوس جریان می یابد و یک محیط بسیار پایدار برای ارزیابی فعالیت کاتالیزور، انتخاب پذیری و طول عمر در شرایط کنترل شده فراهم می کند.

مشخصات فنی

ویژگی های کلیدی

● تبدیل و گزینش‌پذیری بالا: ویژگی جریان پلاگین بستر ثابت، زمان تماس طولانی بین واکنش‌دهنده‌ها و کاتالیزورها را تضمین می‌کند، واکنش‌های جانبی را به حداقل می‌رساند و بازده محصول هدف را به حداکثر می‌رساند.

● ساییدگی کاتالیست کم: از آنجایی که بستر کاتالیست کاملاً ثابت می ماند، عملاً هیچ سایش مکانیکی یا ساییدگی ذرات وجود ندارد، که به طور قابل توجهی عمر کاتالیست را افزایش می دهد و هزینه های عملیاتی را کاهش می دهد.

● گرمایش چند ناحیه‌ای دقیق: کنترل‌کننده‌های پیشرفته دمای چند منطقه‌ای PID، نمایه همدما را در سراسر بستر کاتالیزور تضمین می‌کنند، نقاط داغ را از بین می‌برند و داده‌های جنبشی بسیار تکرارپذیر را تضمین می‌کنند.

● طراحی مدولار و قابل تنظیم: پیکربندی انعطاف‌پذیر پیش گرم‌کن‌ها، کندانسورها، جداکننده‌های گاز-مایع، و آنالایزرهای آنلاین (GC/MS) برای برآوردن نیازهای آزمایشی خاص.

● ایمنی درجه صنعتی: مجهز به دریچه‌های کاهش فشار خودکار، آشکارسازهای نشت، و دکمه‌های توقف اضطراری برای اطمینان از عملکرد ایمن در هنگام هیدروژناسیون با فشار بالا یا واکنش‌های گرمازا.

اقدامات احتیاطی استفاده

● بارگذاری مناسب کاتالیست: همیشه کاتالیزور را به طور یکنواخت بسته بندی کنید تا از کانال‌گیری جلوگیری شود (جایی که گاز کاتالیست را دور می‌زند). از پشم کوارتز بی اثر یا توپ های سرامیکی در بالا و پایین برای حمایت از بستر و توزیع جریان گاز استفاده کنید.

● پیش گرمایش و پاکسازی: همیشه قبل از گرم کردن، سیستم را با یک گاز بی اثر (مانند N2 یا Ar) تمیز کنید. هرگز راکتور را بدون جریان گاز گرم نکنید تا از گرمای بیش از حد موضعی و آسیب کاتالیست جلوگیری شود.

● پیشگیری از تراکم: اگر واکنش هیدروکربن‌های سنگین یا آب تولید می‌کند، مطمئن شوید که تمام خطوط لوله و شیرهای پایین‌دست به‌طور مناسب ردیابی حرارتی دارند (مثلاً >۱۵۰ درجه سانتیگراد) تا از تراکم و انسداد جلوگیری شود.

● خاموشی ایمن: بعد از آزمایش، ابتدا تغذیه مایع را متوقف کنید، سپس به جریان گاز ادامه دهید در حالی که راکتور را قبل از کاهش فشار تا دمای اتاق خنک کنید.

اشتباهات رایج در مقابل روش های صحیح

● اشتباه: گرم کردن راکتور خالی یا گرم کردن بدون جریان گاز. روش صحیح: همیشه قبل از روشن کردن بخاری یک جریان گاز پایدار برقرار کنید تا از انتقال حرارت یکنواخت و محافظت از ترموکوپل اطمینان حاصل کنید.

● اشتباه: بسته‌بندی کاتالیزور خیلی محکم یا ناهموار. روش صحیح: کاتالیزور را در دسته‌های کوچک بارگیری کنید و به آرامی روی راکتور ضربه بزنید تا از چگالی یکنواخت اطمینان حاصل کنید. برای جلوگیری از خرد شدن گلوله های کاتالیزور از نیروی بیش از حد خودداری کنید.

● اشتباه: نادیده گرفتن نظارت بر افت فشار. روش صحیح: گیج فشار ورودی/خروجی را به طور منظم کنترل کنید. افزایش ناگهانی افت فشار نشان دهنده انسداد بستر یا کک شدن است. سرعت تغذیه را کاهش دهید یا کاتالیزور را فوراً بازسازی کنید.

● اشتباه: باز کردن سیستم در حالی که تحت فشار است. روش صحیح: همیشه قبل از شل کردن اتصالات، بررسی کنید که فشار سیستم به سطوح اتمسفر برگشته و دما زیر 50 درجه باشد.

حمل و نقل و بسته بندی

● بسته‌بندی حرفه‌ای: واحد واکنش بستر ثابت کاتالیست به طور ایمن در جعبه‌های چوبی استاندارد صادراتی بدون بخور بسته‌بندی می‌شود. تمام ابزارهای حساس (MFC، پانل های PLC) در فوم ضد ضربه و فیلم ضد رطوبت پیچیده شده اند.

● تثبیت قطعات: خطوط لوله داخلی و راکتورها با براکت‌های فولادی محکم ثابت می‌شوند تا از آسیب در حین حمل و نقل دریایی یا هوایی جلوگیری شود.

● اسناد: راهنمای عملیات جامع انگلیسی، شماتیک‌های الکتریکی، نمودارهای P&ID، و فهرست بسته‌بندی در یک کیسه سند ضدآب متصل به جعبه گنجانده شده است.

● تدارکات جهانی: ما از شرایط EXW، FOB، CIF، و DDP پشتیبانی می‌کنیم و خدمات تحویل درب به در به آزمایشگاه‌ها و امکانات تحقیقاتی در سراسر جهان ارائه می‌کنیم.

خدمات پس از فروش و پشتیبانی

در XINYU HUACHUANG، ما متعهد به ارائه پشتیبانی پس از فروش جامع و قابل اعتماد برای اطمینان از عملکرد مداوم و کارآمد تجهیزات شما هستیم. تیم خدمات اختصاصی ما همیشه آماده کمک به شما است.

پوشش گارانتی جامع

ما با افتخار یک گارانتی دو ساله برای تجهیزات خود ارائه می دهیم. در این دوره، ما خدمات نگهداری و تعمیرات رایگان را برای هر گونه مسائل مرتبط با کیفیت، به استثنای موارد ناشی از عملکرد نامناسب، تغییرات غیرمجاز، یا فورس ماژور ارائه می دهیم. برای تجهیزات فراتر از دوره گارانتی دو ساله، ما به ارائه خدمات تعمیر و نگهداری مادام العمر ادامه می دهیم و فقط هزینه تعویض قطعات و نیروی کار را دریافت می کنیم.

مکانیسم واکنش سریع

ما پشتیبانی تلفنی مهندسی حرفه ای 7×24 ساعته را ارائه می دهیم. پس از دریافت اخطار خطا، تیم فنی ما ظرف 24 ساعت پاسخ خواهد داد و راه حل قابل قبولی ارائه می دهد. در صورت نیاز به خدمات در محل، مهندسان حرفه ای ما ظرف یک هفته به مرکز شما خواهند آمد. در شرایط خاص که تجهیزات قابل تعمیر نباشد، بدون قید و شرط آن را با یک واحد جدید جایگزین می کنیم یا یک واحد جایگزین در طول دوره گارانتی دو ساله ارائه می دهیم یا اقدامات لازم را برای بازگرداندن عملکرد عادی انجام می دهیم.

سوالات متداول

Q1: مزایای اصلی استفاده از یک واحد واکنش بستر ثابت کاتالیست برای تحقیقات کاتالیزوری چیست؟

پاسخ: واحد واکنش بستر ثابت کاتالیست یک ساختار ساده و عملکرد بسیار پایدار ارائه می دهد که آن را برای پردازش مداوم ایده آل می کند. از آنجا که ذرات کاتالیزور ثابت می مانند، سایش مکانیکی به حداقل می رسد و به طور قابل توجهی عمر کاتالیزور را افزایش می دهد. علاوه بر این، جریان سیال، جریان پلاگین را با حداقل اختلاط برگشتی تقریب می‌کند، که گزینش واکنش عالی و داده‌های جنبشی بسیار دقیق را برای تحقیق و توسعه فراهم می‌کند.

Q2: چگونه سیستم از "نقاط داغ" یا فرار دما در طول واکنش های گرمازا شدید جلوگیری می کند؟

A: کنترل دما در سیستم های بستر ثابت بسیار مهم است. واحد واکنش بستر ثابت کاتالیست ما به کنترل دمای PID مستقل چند ناحیه ای (مناطق پیش گرمایش، واکنش و عایق) مجهز شده است تا از مشخصات دمایی یکنواخت اطمینان حاصل شود. برای واکنش‌های بسیار گرمازا، ما طرح‌های تخصصی راکتور تبادل حرارتی (مانند راکتورهای چند لوله‌ای) و اینترلاک‌های ایمنی پیشرفته را ارائه می‌کنیم که در صورت تجاوز دمای بستر از حد مطمئن، به‌طور خودکار خوراک را متوقف می‌کنند یا تهویه اضطراری را آغاز می‌کنند.

Q3: آیا این واحد می تواند فازهای مختلف واکنش دهنده ها را مدیریت کند و سیستم تغذیه چگونه مدیریت می شود؟

A: بله، واحد بسیار متنوع است. می توان آن را برای واکنش های گاز-جامد، مایع-جامد، یا گاز-مایع-جامد (بستر قطره ای) پیکربندی کرد. سیستم تغذیه از کنترل‌کننده‌های جریان جرمی با دقت بالا (MFCs) برای گازها و پمپ‌های اندازه‌گیری فشار بالا بدون پالس برای مایعات استفاده می‌کند، که نسبت‌های استوکیومتری دقیق و نرخ جریان پایدار را تضمین می‌کند، که برای نتایج تجربی تکرارپذیر ضروری هستند.

Q4: چه اقدامات ایمنی برای عملیات های مربوط به دمای بالا و فشار بالا وجود دارد؟

پاسخ: ایمنی اولویت اصلی ما است. واحد واکنش بستر ثابت کاتالیست دارای طراحی ایمنی چند سطحی قوی و ترکیبی از سخت افزار و نرم افزار است. این شامل سیستم های تصفیه خودکار نیتروژن برای جلوگیری از مخلوط گازهای انفجاری، هشدارهای دما و فشار بیش از حد، و پروتکل های خاموش شدن اضطراری است. بدنه راکتور از آلیاژهای مقاوم در برابر درجه حرارت بالا و فشار بالا (به عنوان مثال SS316L، Hastelloy) ساخته شده است تا عملکرد ایمن را در شرایط سخت تضمین کند.

Q5: چگونه سیستم کنترل نرم افزار PLC + PC فرآیند ارزیابی را بهبود می بخشد؟

A: معماری مجتمع صنعتی PLC + PC نرم افزار کنترل کاملاً خودکار گرمایش، جریان گاز/مایع و ثبت داده ها را تضمین می کند و خطاهای دستی را به میزان قابل توجهی کاهش می دهد. این سیستم نظارت در زمان واقعی پارامترهای حیاتی، ثبت خودکار داده های تاریخی و تولید منحنی روند را فراهم می کند. این جمع‌آوری داده هوشمند به محققان اجازه می‌دهد تا فعالیت کاتالیزور، نرخ تبدیل و گزینش پذیری را در آزمایش‌های مداوم طولانی‌مدت به طور دقیق ردیابی کنند.
