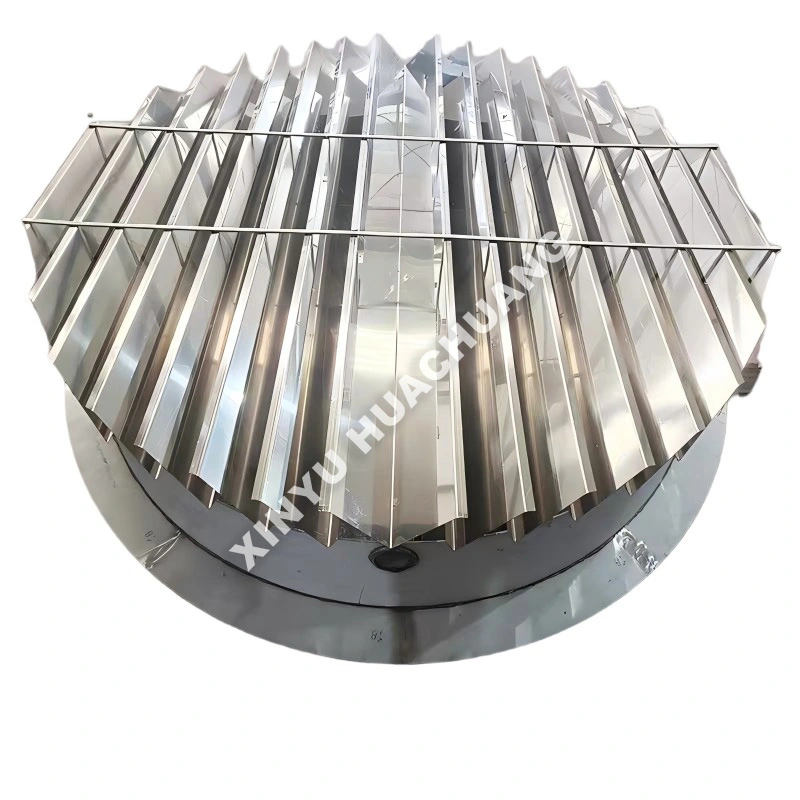

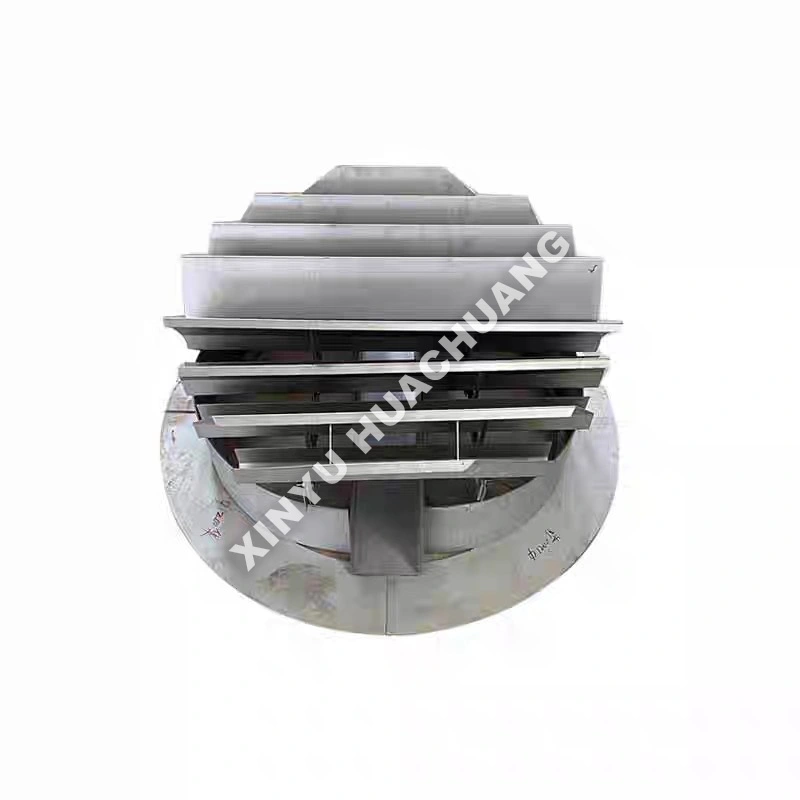

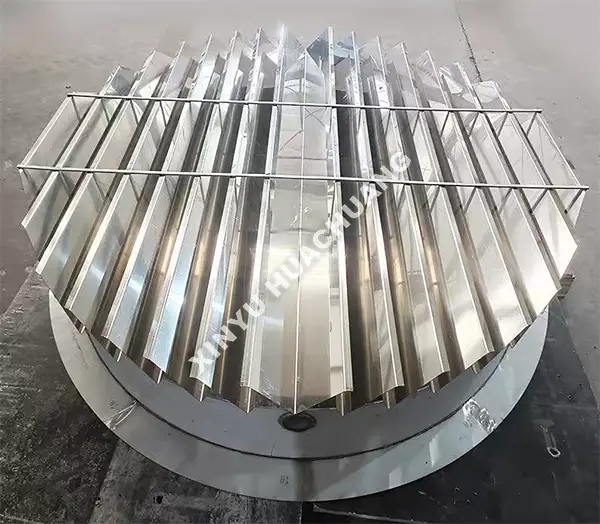

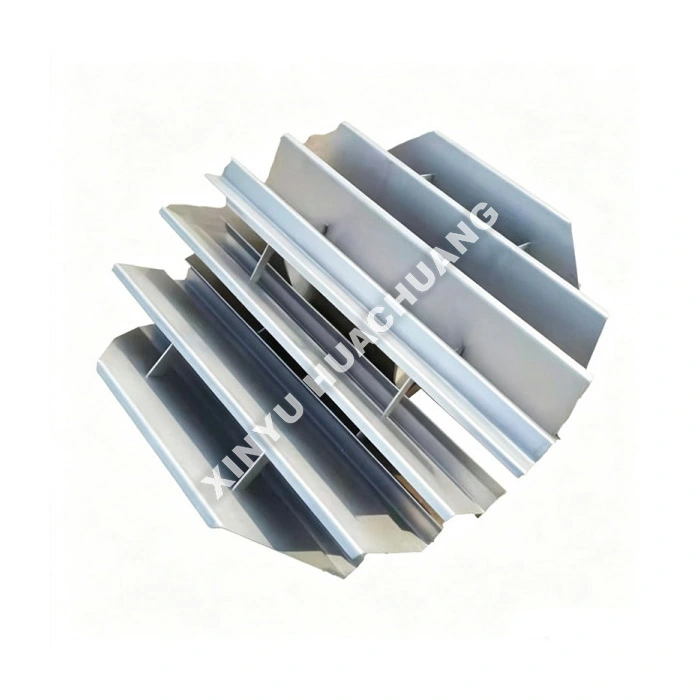

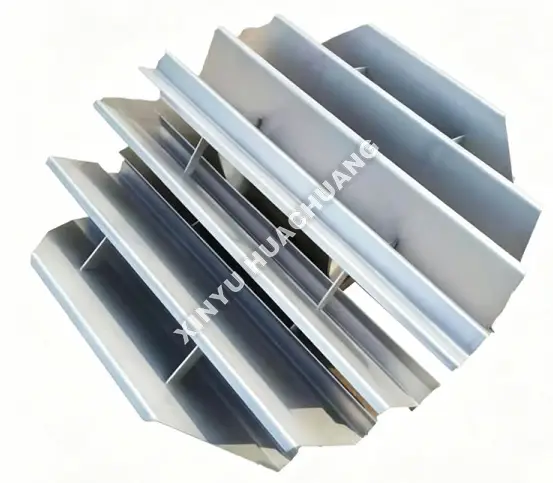

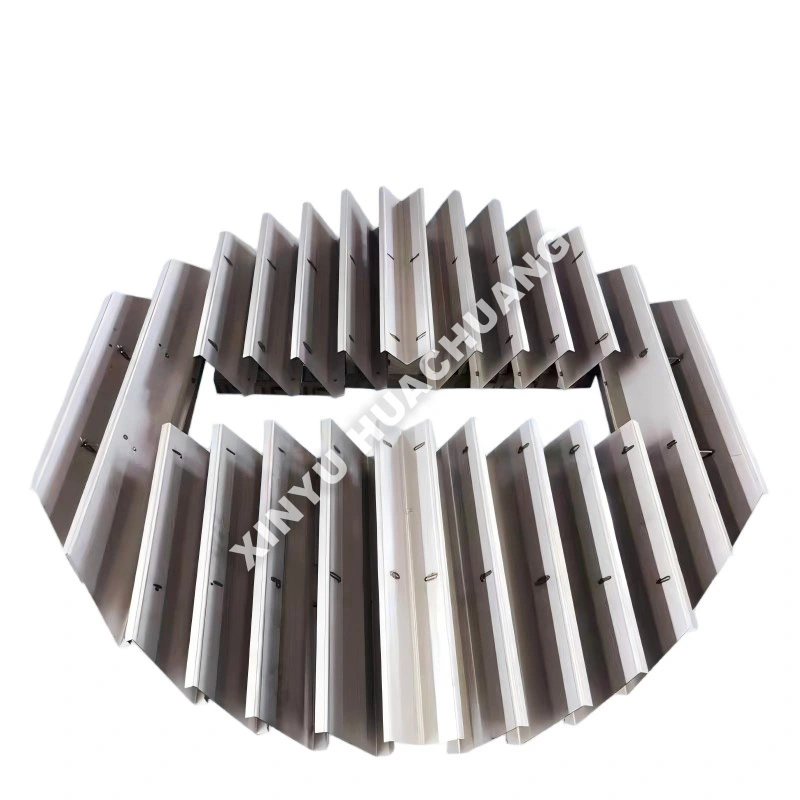

سینی جمع‌آوری مایع XINYU HUACHUANG یک قطعه داخلی حیاتی برج است که به طور خاص برای رهگیری، جمع‌آوری و توزیع مجدد مایع در ستون‌های بسته‌بندی شده با قطر کوچک طراحی شده است. این سینی جمع کننده مایع که برای جلوگیری از جریان دیوار و حفظ راندمان جداسازی طراحی شده است، تماس یکنواخت بخار و مایع را در کل بستر بسته بندی تضمین می کند. طراحی فشرده و مستحکم آن را برای برج های آزمایشگاهی، در مقیاس خلبانی، و فرآیندهایی که نیاز به خوراک میانی یا کشش جانبی دارند، ایده آل می کند.
سینی جمع‌آوری مایع یک تشت افقی است که بین بخش‌های بسته‌بندی در ستون‌های تقطیر، جذب یا سلب نصب می‌شود. مایعی را که در بسته بندی جریان دارد جذب می کند و آن را به طور مساوی در بستر زیر توزیع می کند. این سینی جمع‌آوری مایع برای حفظ کارایی ستون در برج‌های خلبان بلند که در آن توزیع نادرست مایع می‌تواند به شدت بر عملکرد تأثیر بگذارد، ضروری است. همچنین به عنوان یک پلت فرم برای تزریق خوراک میانی، خروج کشش جانبی یا نقاط پایش دما عمل می کند.
● مجموعه مایع برتر: هندسه تشت بهینه با عمق کافی، جذب کامل مایع را حتی در سرعت‌های بخار بالا تضمین می‌کند.
● طراحی ضد جریان دیوار: حلقه‌های آب‌بندی محیطی و بافل‌ها مانع از دور زدن مایع از بسته‌بندی و جاری شدن به پایین دیواره‌های ستون می‌شوند.
● ناحیه عبور بخار زیاد: طراحی رایزر باز افت فشار را به حداقل می‌رساند و در عین حال اجازه می‌دهد بخار بدون محدودیت در کلکتور جریان یابد.
● ساختار مقاوم: ساخته شده با SS304/316L ممتاز یا آلیاژهای تخصصی برای مقاومت در برابر استرس حرارتی و محیط‌های خورنده.
● نصب مدولار: بخش‌های دقیق ساخته شده، مونتاژ سریع و تسطیح کامل را در داخل برج تضمین می‌کنند.
|
پارامتر |
مشخصات |
|
محدوده قطر برج |
20mm ~ 300mm (قابل تنظیم برای آزمایشگاه/خلبان) |
|
دمای عملیاتی |
RT ~ 400 ℃ (بستگی به مواد دارد) |
|
ظرفیت بار مایع |
تا 50 m³/m²·h (مقیاس شده برای ستون های کوچک) |
|
منطقه عبور بخار |
10% تا 25% سطح مقطع برج |
|
گزینه های مواد |
SS304، SS316L، Hastelloy، فولاد کربنی |
|
طراحی آب بندی |
جوش داده شده / پیچ و مهره با واشر |
● بارهای مایع و بخار را تعریف کنید: سرعت جریان مایع مورد انتظار و سرعت بخار را به دقت محاسبه کنید. این عمق تشت، اندازه بالابر و ناحیه عبور بخار سینی جمع کننده مایع را تعیین می کند.
● قطر برج را ارزیابی کنید: مطمئن شوید اندازه سینی دقیقاً مطابق با قطر آزمایشگاه یا ستون آزمایشی خاص شما باشد تا از نشتی جلوگیری شود.
● سازگاری مواد: متالورژی مناسب را بر اساس دمای فرآیند و تهاجمی شیمیایی انتخاب کنید. استاندارد SS316L اکثر برنامه ها را پوشش می دهد. محیط های بسیار خورنده به Hastelloy نیاز دارند.
● الزامات عملکرد: تعیین کنید که آیا سینی به ویژگی‌های اضافی مانند نازل‌های کشش جانبی، نقاط خوراک میانی یا قابلیت‌های توزیع مجدد نیاز دارد یا خیر.
● راستی‌آزمایی مواد: بازرسی دقیق ورق‌های فلزی و مواد جوشکاری ورودی برای اطمینان از انطباق متالورژیکی.
● دقت ابعادی: اندازه‌گیری دقیق عمق تشت، قطر بالابر و صافی کلی برای تضمین تناسب مناسب و جمع‌آوری مایعات.
● کیفیت جوش: بازرسی بصری و NDT (آزمایش غیر مخرب) همه جوش‌ها برای اطمینان از عملکرد ضد نشتی.
● تصفیه سطح: تأیید کیفیت غیرفعال یا پوشش برای اطمینان از مقاومت در برابر خوردگی در محیط‌های عملیاتی سخت.
● Fit-Up Test: تأیید پیش از مونتاژ بخش‌های مدولار برای تأیید تراز و مهر و موم مناسب قبل از ارسال.
در XINYU HUACHUANG، ما متعهد به ارائه پشتیبانی پس از فروش جامع و قابل اعتماد برای اطمینان از عملکرد مداوم و کارآمد تجهیزات شما هستیم. تیم خدمات اختصاصی ما همیشه آماده کمک به شما است.
ما با افتخار یک گارانتی دو ساله برای تجهیزات خود ارائه می دهیم. در این دوره، ما خدمات نگهداری و تعمیرات رایگان را برای هر گونه مسائل مرتبط با کیفیت، به استثنای موارد ناشی از عملکرد نامناسب، تغییرات غیرمجاز، یا فورس ماژور ارائه می دهیم. برای تجهیزات فراتر از دوره گارانتی دو ساله، ما به ارائه خدمات تعمیر و نگهداری مادام العمر ادامه می دهیم و فقط هزینه تعویض قطعات و نیروی کار را دریافت می کنیم.
ما پشتیبانی تلفنی مهندسی حرفه ای 7×24 ساعته را ارائه می دهیم. پس از دریافت اخطار خطا، تیم فنی ما ظرف 24 ساعت پاسخ خواهد داد و راه حل قابل قبولی ارائه می دهد. در صورت نیاز به خدمات در محل، مهندسان حرفه ای ما ظرف یک هفته به مرکز شما خواهند آمد. در شرایط خاص که تجهیزات قابل تعمیر نباشد، بدون قید و شرط آن را با یک واحد جدید جایگزین می کنیم یا یک واحد جایگزین در طول دوره گارانتی دو ساله ارائه می دهیم یا اقدامات لازم را برای بازگرداندن عملکرد عادی انجام می دهیم.
A: سینی جمع کننده مایع، مایعی را که از قسمت بسته بندی بالا به پایین جریان می یابد، جمع می کند و آن را به طور مساوی در بستر بسته بندی زیر توزیع می کند. بدون این سینی، توزیع نادرست مایع در چندین بخش بسته بندی تجمع می یابد و به تدریج راندمان جداسازی را کاهش می دهد. سینی جمع کننده اساساً توزیع مایع را در هر مرز بسته بندی "بازنشانی" می کند.
پاسخ: در برج‌های بلند با بخش‌های بسته‌بندی چندگانه، مایع در هنگام پایین آمدن به سمت دیواره ستون حرکت می‌کند و در هر بخش متوالی اختلالات شدیدتری ایجاد می‌کند. بدون سینی های جمع کننده بین بخش ها، این اثر تجمعی می تواند بخش های بسته بندی پایینی را تقریباً بی اثر کند و کاتالیزور گران قیمت یا مواد بسته بندی را هدر دهد.
A: سینی جمع کننده همچنین به عنوان یک پلت فرم برای تزریق خوراک میانی، برداشت جانبی محصولات میانی و نصب نقاط نظارت دما عمل می کند. این عملکردهای اضافی آن را به یک ابزار مدیریت فرآیند همه کاره تبدیل می کند، نه فقط یک دستگاه توزیع مجدد مایعات.
پاسخ: سینی با سطح مقطع آزاد بالا - اغلب بیش از 85٪ - طراحی شده است تا بخار بالارونده با حداقل مقاومت عبور کند. مناطق جمع آوری مایع به طور استراتژیک برای گرفتن مایع نزولی بدون انسداد مسیر جریان بخار قرار گرفته اند و مزایای افت فشار پایین عملکرد ستون پر شده را حفظ می کنند.
پاسخ: سینی های جمع کننده معمولاً از SS304/316L برای کاربردهای استاندارد، Hastelloy یا تیتانیوم برای محیط های بسیار خورنده و فولاد با روکش PTFE برای کاربردهای شیمی فلوئور ساخته می شوند. انتخاب مواد با محیط فرآیند و شرایط عملیاتی مطابقت دارد تا از عمر طولانی اطمینان حاصل شود.
