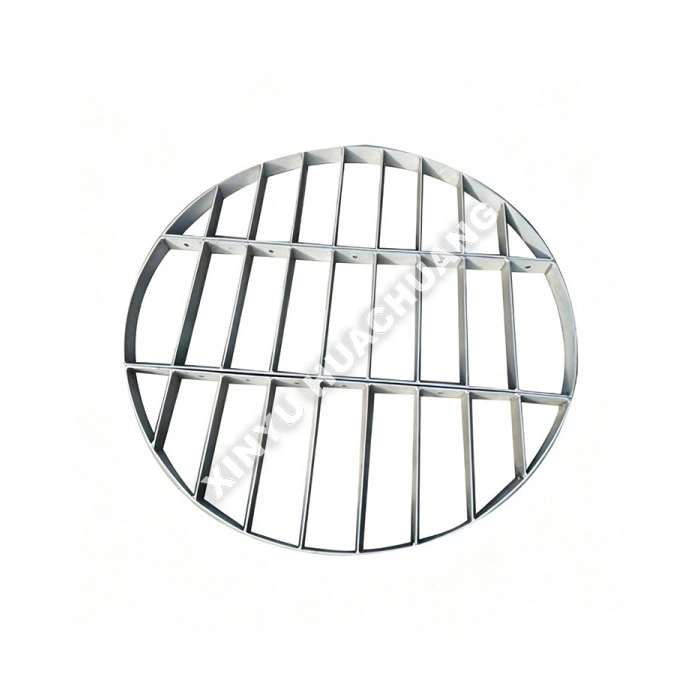

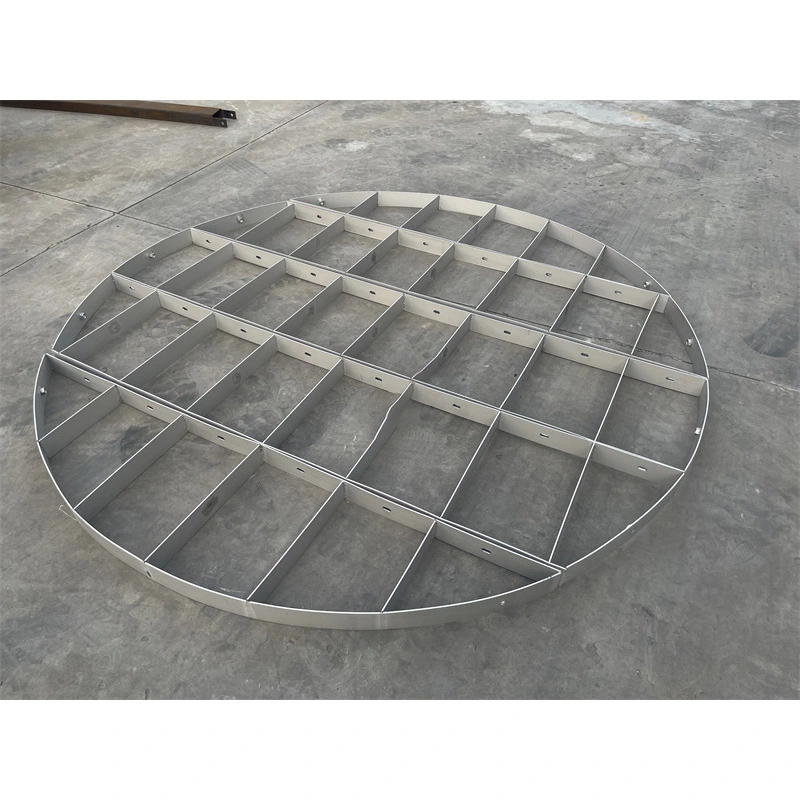

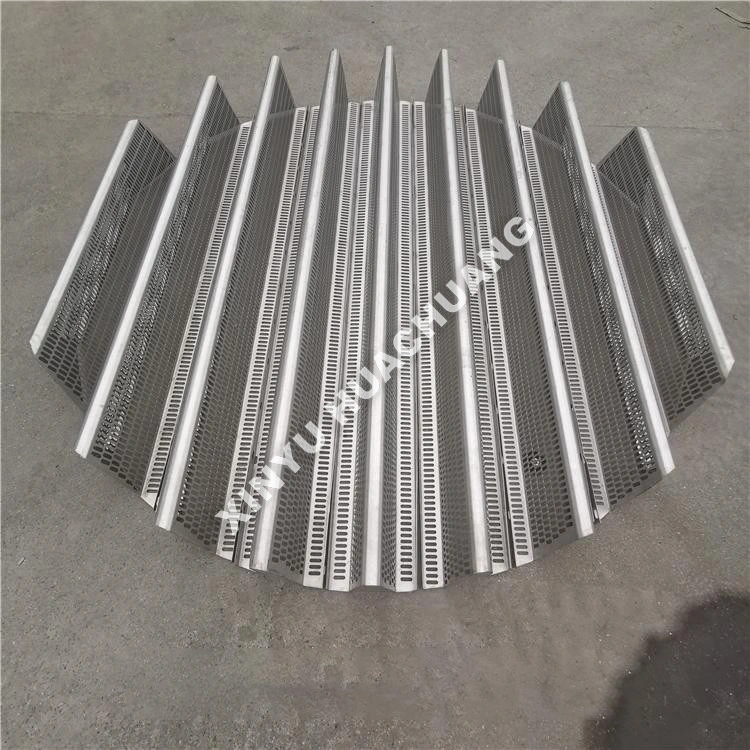

شبکه پشتیبانی بسته بندی برج تقطیر

شبکه پشتیبانی بسته بندی برج تقطیر XINYU HUACHUANG یک جزء ساختاری حیاتی است که به طور خاص برای برج های بسته بندی شده در آزمایشگاه با قطر کوچک و در مقیاس پایلوت طراحی شده است. این شبکه بسته بندی برج تقطیر که برای تحمل وزن بسته بندی ساختاریافته یا تصادفی و در عین حال به حداکثر رساندن فضای باز طراحی شده است، جریان بخار-مایع بدون مانع را تضمین می کند و از سیل ستون جلوگیری می کند. طراحی قوی و در عین حال باز آن، آن را به پایه ای ایده آل برای دستیابی به راندمان جداسازی بالا در محیط های تحقیق و توسعه و آزمایش آزمایشی تبدیل می کند.

اصل کار

شبکه پشتیبانی بسته بندی برج تقطیر با ارائه یک سکوی صلب و افقی در پایین بستر بسته بندی عمل می کند. با میله‌های عمودی یا افقی که برای ایجاد یک سطح مقطع آزاد بالا مرتب شده‌اند، ساخته می‌شود. این هندسه باز اجازه می دهد تا بخار بالارونده و مایع نزولی با کمترین افت فشار از آن عبور کند، در حالی که به طور همزمان از ریزش ذرات بسته بندی به قسمت پایینی جلوگیری می کند. سطح صاف شبکه همچنین به جلوگیری از تجمع ذرات و رسوب در پایه ستون کمک می کند.

کجا می درخشد؟

● ناحیه باز زیاد و افت فشار کم: مساحت مقطع آزاد را به حداکثر می‌رساند تا جریان بخار-مایع صاف را تضمین کند و از ایجاد گلوگاه در ستون‌های با قطر کوچک جلوگیری کند.

● استحکام مکانیکی بالا: برای تحمل مطمئن وزن تخت بسته‌بندی و مقاومت در برابر نوسانات فشار عملیاتی بدون تغییر شکل طراحی شده است.

● طراحی ضد رسوب: سطوح صاف و فاصله بهینه میله‌ها از تجمع جامدات، پلیمرها یا ذرات و مسدود شدن تکیه‌گاه جلوگیری می‌کند.

● تناسب دقیق: ماشین‌کاری سفارشی برای مطابقت کامل با قطر داخلی آزمایشگاه و ستون‌های شیشه‌ای یا فلزی آزمایشی، و از دور زدن مایع اطمینان می‌دهد.

● مواد همه کاره: در SS304/316L، Hastelloy، PTFE، و شیشه برای مطابقت با سازگاری شیمیایی فرآیند خاص شما موجود است.

مشخصات فنی

کجا قابل اجراست؟

● آزمایشگاه‌های آکادمیک و تحقیق و توسعه: مطالعات سینتیکی بنیادی، تجسم فرآیند جداسازی، و آزمایش کاتالیزور.

● کارخانه‌های مقیاس آزمایشی: پر کردن شکاف بین تحقیق و توسعه روی میز و افزایش مقیاس صنعتی برای مواد شیمیایی و دارویی خوب.

● روغن‌های ضروری و عصاره‌های طبیعی: جداسازی ملایم و با خلوص بالا از ترپن‌ها و عطرهای حساس به حرارت.

● حلال‌های تخصصی: بازیابی مداوم و تصفیه فوق‌العاده حلال‌های آلی با ارزش بالا.

● غذا و نوشیدنی: غلظت طعم‌های طبیعی و استخراج ترکیبات فعال زیستی.

اقدامات احتیاطی استفاده

● ترازسازی دقیق: مطمئن شوید که شبکه پشتیبانی کاملاً افقی نصب شده است. یک شبکه ناهموار می تواند باعث تجمع مایع در یک طرف شود که منجر به توزیع نادرست شدید و کاهش راندمان جداسازی شود.

● سازگاری با اندازه بسته‌بندی: بررسی کنید که فاصله میله‌های شبکه پشتیبانی بسته‌بندی برج تقطیر از حداقل ابعاد بسته‌بندی شما کوچکتر باشد تا از ریزش ذرات جلوگیری شود.

● تثبیت ایمن: در ستون‌های با قطر کوچک، اطمینان حاصل کنید که شبکه به درستی گیره یا جوش داده شده است تا از جابجایی یا بلند شدن آن در طول جریان بخار زیاد یا عملیات خلاء جلوگیری شود.

● پیش تمیز کردن: همیشه قبل از بارگیری بسته‌بندی، توری را کاملاً تمیز کنید تا روغن‌های ماشین‌کاری، براده‌های فلزی یا زباله‌هایی که می‌توانند فرآیند شما را آلوده کنند، پاک کنید.

خدمات پس از فروش و پشتیبانی

در XINYU HUACHUANG، ما متعهد به ارائه پشتیبانی پس از فروش جامع و قابل اعتماد برای اطمینان از عملکرد مداوم و کارآمد تجهیزات شما هستیم. تیم خدمات اختصاصی ما همیشه آماده کمک به شما است.

پوشش گارانتی جامع

ما با افتخار یک گارانتی دو ساله برای تجهیزات خود ارائه می دهیم. در این دوره، ما خدمات نگهداری و تعمیرات رایگان را برای هر گونه مسائل مرتبط با کیفیت، به استثنای موارد ناشی از عملکرد نامناسب، تغییرات غیرمجاز، یا فورس ماژور ارائه می دهیم. برای تجهیزات فراتر از دوره گارانتی دو ساله، ما به ارائه خدمات تعمیر و نگهداری مادام العمر ادامه می دهیم و فقط هزینه تعویض قطعات و نیروی کار را دریافت می کنیم.

مکانیسم واکنش سریع

ما پشتیبانی تلفنی مهندسی حرفه ای 7×24 ساعته را ارائه می دهیم. پس از دریافت اخطار خطا، تیم فنی ما ظرف 24 ساعت پاسخ خواهد داد و راه حل قابل قبولی ارائه می دهد. در صورت نیاز به خدمات در محل، مهندسان حرفه ای ما ظرف یک هفته به مرکز شما خواهند آمد. در شرایط خاص که تجهیزات قابل تعمیر نباشد، بدون قید و شرط آن را با یک واحد جدید جایگزین می کنیم یا یک واحد جایگزین در طول دوره گارانتی دو ساله ارائه می دهیم یا اقدامات لازم را برای بازگرداندن عملکرد عادی انجام می دهیم.

سوالات متداول (سؤالات متداول)

Q1: هدف اصلی از شبکه پشتیبانی بسته بندی در یک ستون تقطیر چیست؟

A: شبکه پشتیبانی یک پلت فرم سفت و سخت و افقی در پایین بستر بسته بندی فراهم می کند تا تمام عناصر بسته بندی یا ماژول های بسته بندی ساختار یافته را به طور ایمن در جای خود نگه دارد. بدون آن، بسته بندی در بخش پایینی ستون فرو می ریزد و جریان بخار را مسدود می کند و عملکرد جداسازی را کاملاً از بین می برد.

Q2: چگونه طراحی شبکه تأثیر خود را بر عملکرد ستون به حداقل می رساند؟

الف: شبکه با میله‌های عمودی یا افقی که برای ایجاد سطح مقطع آزاد بالا، اغلب بیش از 90% مرتب شده‌اند، ساخته می‌شود. این هندسه باز اجازه می دهد تا بخار بالارونده و مایع نزولی با کمترین افت فشار از آن عبور کند و اطمینان حاصل شود که خود شبکه به گلوگاهی در فرآیند انتقال جرم تبدیل نمی شود.

Q3: چرا طراحی ضد رسوب برای یک شبکه پشتیبانی مهم است؟

A: شبکه پشتیبانی در پایین ترین نقطه بستر بسته بندی قرار دارد، جایی که ذرات، رسوبات پلیمری و نمک های متبلور به طور طبیعی تجمع می کنند. سطح صاف و هندسه باز از تجمع مواد در پایه ستون جلوگیری می کند و دفعات خاموش شدن را برای تمیز کردن و حفظ افت فشار ثابت در طول کمپین کاهش می دهد.

Q4: اندازه شبکه پشتیبانی نسبت به بسته بندی بالای آن چگونه است؟

A: اندازه دهانه شبکه به دقت با ابعاد بسته بندی مطابقت دارد تا از ریزش عناصر بسته بندی جلوگیری شود. برای بسته بندی تصادفی، دهانه های شبکه به طور قابل توجهی کوچکتر از کوچکترین عنصر بسته بندی هستند. برای بسته‌بندی ساختاریافته، شبکه به گونه‌ای طراحی شده است که با ردپای ماژول مطابقت داشته باشد و پشتیبانی از سطح کل بستر را فراهم کند.

Q5: چه مصالح ساختمانی برای شبکه های پشتیبانی موجود است؟

A: شبکه های پشتیبانی در SS304/316L برای کاربردهای استاندارد، Hastelloy و تیتانیوم برای محیط های خورنده، و فولاد کربنی با پوشش های محافظ برای نصب های حساس به هزینه در دسترس هستند. این ماده به گونه ای انتخاب می شود که با مواد پوسته ستون و شرایط فرآیند مطابقت داشته باشد و از سازگاری گالوانیکی و عمر طولانی اطمینان حاصل شود.
