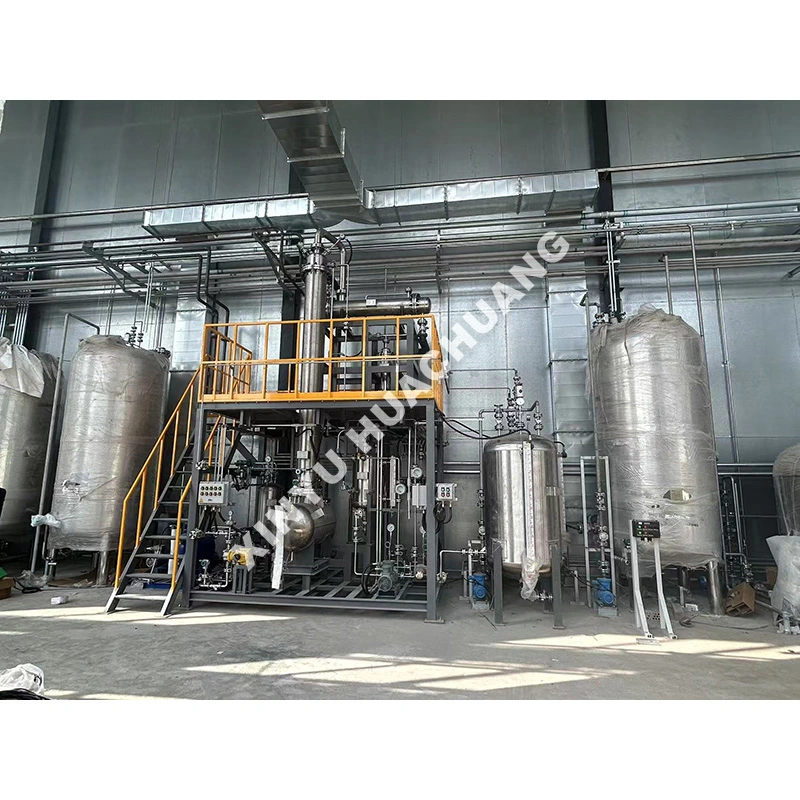

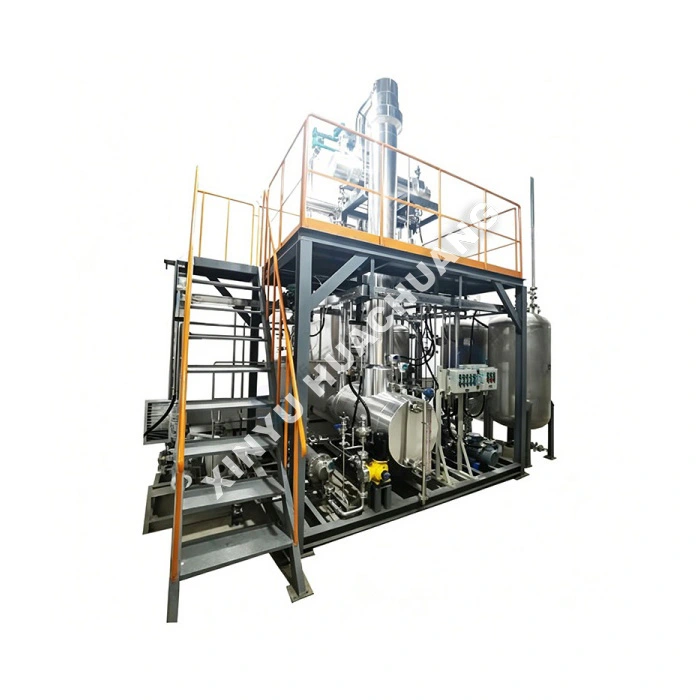

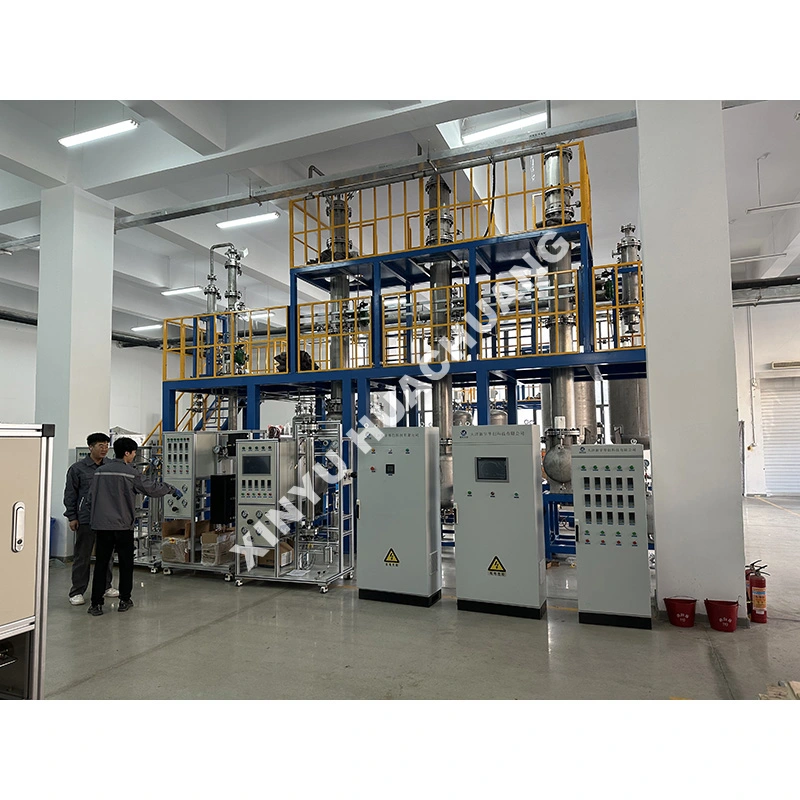

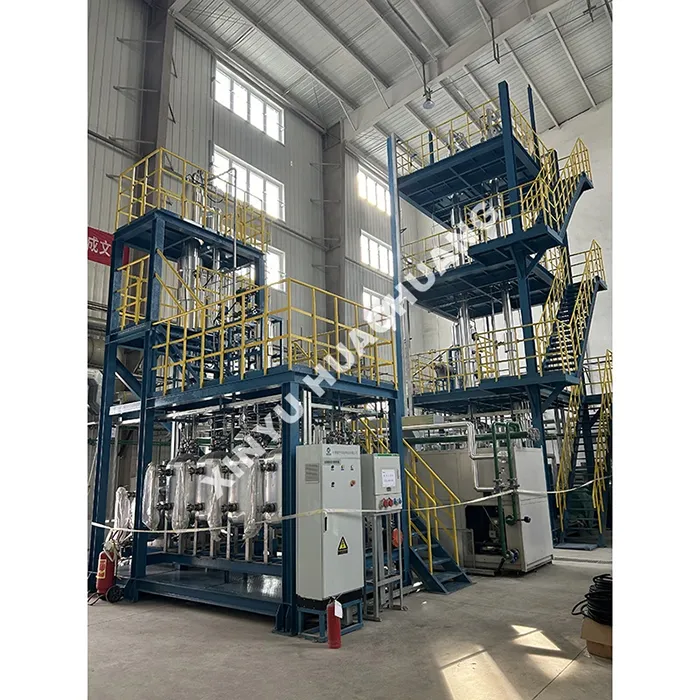

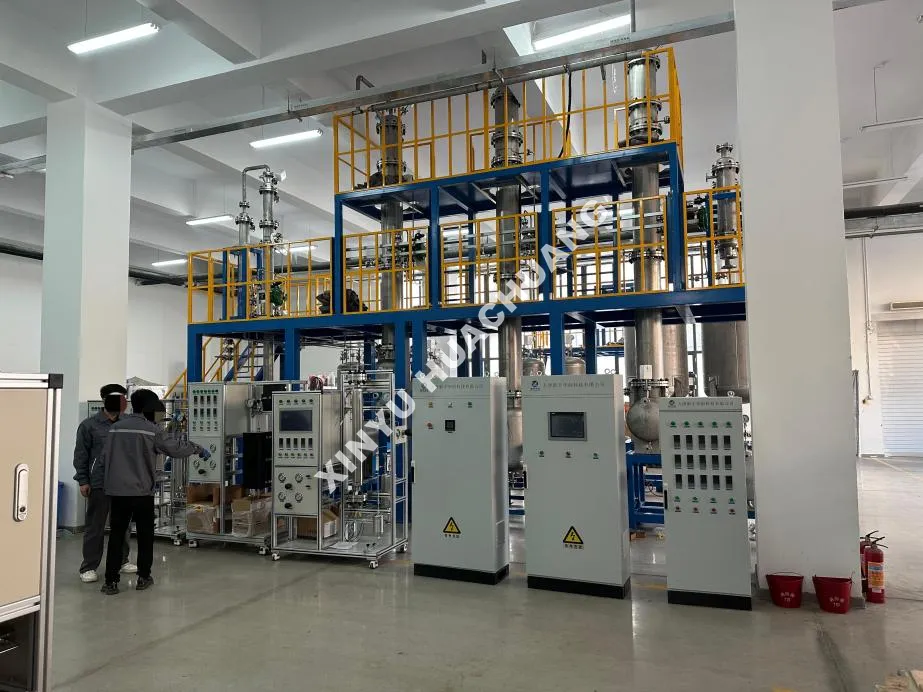

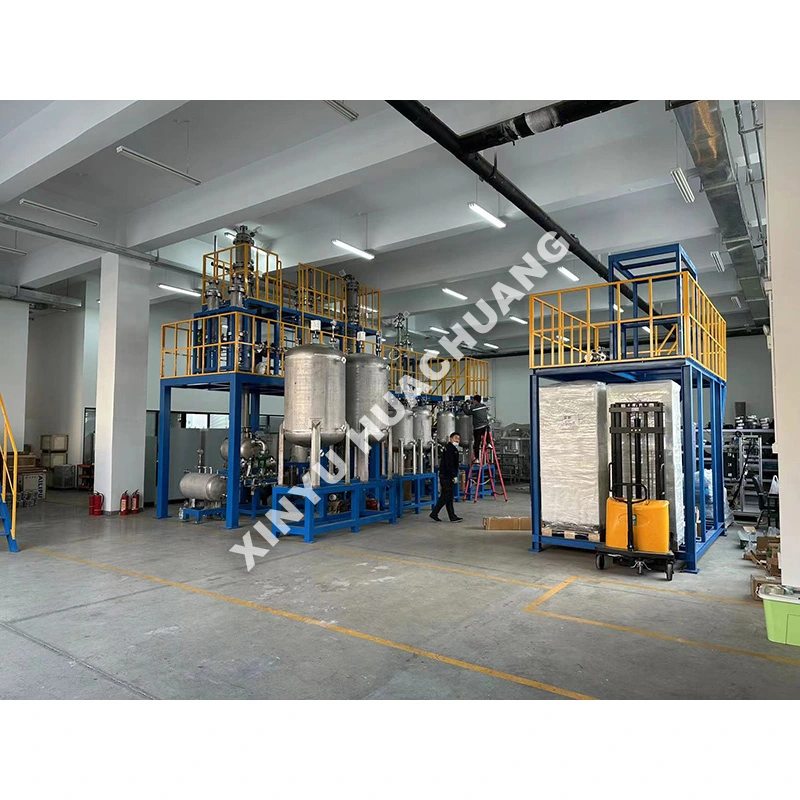

واحد تقطیر پیوسته چهار ستونی با خلاء بالا

واحد تقطیر مستمر چهار ستونی با خلاء بالا XINYU HUACHUANG یک سیستم جداسازی پیشرفته و صنعتی است که به طور خاص برای تقسیم مداوم مخلوط‌های مایع چند جزئی حساس به حرارت، جوشش بالا و پیچیده طراحی شده است. این واحد که برای به حداکثر رساندن راندمان جداسازی و در عین حال به حداقل رساندن تخریب حرارتی طراحی شده است، از یک پیکربندی تقطیر مداوم چهار مرحله ای تحت شرایط خلاء عمیق استفاده می کند. این واحد مجهز به اتوماسیون هوشمند PLC، کنترل خودکار نسبت رفلاکس، و اینترلاک ایمنی چند سطحی، عملکرد پایدار و بدون مراقبت طولانی‌مدت را تضمین می‌کند و در عین حال داده‌هایی با خلوص بسیار قابل تکرار برای تولید تجاری و بهینه‌سازی فرآیند ارائه می‌دهد.

مکانیزم عملیاتی

واحد تقطیر پیوسته چهار ستونی با خلاء بالا بر اساس اصل تقطیر کسری پیوسته تحت خلاء عمیق کار می‌کند. مواد اولیه مایع به طور مداوم در ستون اولیه اندازه گیری می شود. خلاء عمیق به طور قابل توجهی نقطه جوش اجزا را کاهش می دهد و از ترک خوردگی حرارتی و پلیمریزاسیون جلوگیری می کند. همانطور که مخلوط در بویلر گرم می شود، بخار از طریق قسمت های داخلی ستون (بسته بندی ساختاریافته یا سینی های با راندمان بالا) بالا می رود و تحت چگالش و تبخیر مجدد مکرر قرار می گیرد. آبشار چهار ستونی امکان جداسازی دقیق مخلوط های پیچیده را به چند بخش با خلوص بالا فراهم می کند. اجزای سبک به طور مداوم از بالای ستون اول کشیده می‌شوند، بخش‌های میانی از ستون‌های بعدی جمع‌آوری می‌شوند و بقایای سنگین از ریبویلر نهایی تخلیه می‌شوند. کل فرآیند پیوسته به دقت توسط واحد تقطیر مداوم چهار ستونی با خلاء بالا مدیریت می شود تا گرادیان های حرارتی دقیق و راندمان جداسازی بهینه حفظ شود.

کجا می درخشد؟

● جداسازی دقیق چهار ستونی: طراحی آبشاری چند مرحله‌ای امکان جداسازی همزمان حداکثر چهار بخش مجزای محصول را از یک ماده اولیه را فراهم می‌کند و بازده و خلوص محصول را به حداکثر می‌رساند.

● حفاظت در خلاء عمیق: عملکرد تحت خلاء بالا (تا 10 Pa) به میزان قابل توجهی نقاط جوش را کاهش می‌دهد و برای پردازش مواد حساس به حرارت، پلیمرها و ترکیبات با جوش بالا بدون تخریب حرارتی ایده‌آل است.

● قطعات داخلی با کارایی بالا: دارای بسته‌بندی ساختاری قابل تنظیم یا سینی‌هایی با عملکرد بالا برای دستیابی به اعداد تئوری صفحه و خلوص جداسازی در سطح PPM.

● اتوماسیون هوشمند PLC: سیستم کنترل متمرکز، عملکرد طولانی‌مدت بدون نظارت، تنظیم خودکار نسبت رفلاکس و ثبت بی‌درنگ داده‌ها برای دما، فشار و نرخ جریان را امکان‌پذیر می‌کند.

● ساخت و ساز مقاوم و ایمن: ساخته شده با متالورژی ممتاز (مانند SS316L، Hastelloy) و قفل های ایمنی چند سطحی (حفاظت در برابر دما، فشار بیش از حد، محافظت در برابر گرمایش خشک) برای اطمینان از عملکرد ایمن.

مشخصات فنی

کجا قابل اجراست؟

● مواد شیمیایی و دارویی خوب: تصفیه مداوم مواد فعال دارویی حساس به حرارت (API) و واسطه‌های با ارزش بالا.

● پردازش پلیمر و رزین: جداسازی مونومرها، الیگومرها و حلال‌های با جوش بالا در سنتز پلیمر.

● روغن‌های ضروری و عصاره‌های طبیعی: جداسازی ملایم و مداوم ترپن‌های ظریف، عطرها و عصاره‌های گیاهی.

● حلال‌های تخصصی: تصفیه فوق‌العاده بالا حلال‌های آلی با جوش بالا یا حرارتی ناپایدار.

● غذا و نوشیدنی: غلظت طعم‌های طبیعی، تصفیه الکل، و استخراج ترکیبات فعال زیستی.

اقدامات احتیاطی استفاده

● تعمیر و نگهداری سیستم خلاء: قبل از معرفی مواد اولیه، مطمئن شوید که سیستم خلاء (پمپ‌ها، کندانسورها، تله‌ها) پایدار است. نوسانات در خلاء باعث تغییرات نقطه جوش و کاهش راندمان جداسازی می شود.

● گرمایش تدریجی: از نرخ‌های رمپ گرمایش قابل برنامه‌ریزی PLC برای جلوگیری از تبخیر ناگهانی و سیل ستون‌ها، به‌ویژه در هنگام راه‌اندازی سیستم در خلاء استفاده کنید.

● خنک‌سازی قبل از خاموش شدن: همیشه تغذیه را متوقف کنید و جریان خلاء و آب خنک‌کننده را تا زمانی که دمای سیستم به کمتر از ۸۰ درجه سانتی‌گراد کاهش یابد، حفظ کنید تا از تجزیه محصول باقی‌مانده در جوش‌آور داغ جلوگیری کنید.

● تشخیص نشت: به‌طور منظم همه مهر و موم‌های خلاء، واشرها و فلنج‌ها را از نظر نشتی بازرسی کنید. حتی ورود جزئی هوا می تواند سطح خلاء را مختل کند و اکسیژن را وارد کند و منجر به اکسیداسیون محصول شود.

راهنمای تعمیر و نگهداری

● روزانه: سطح خلاء، جریان آب خنک‌کننده و دمای محیط گرمایش را بررسی کنید. سیستم را از نظر هرگونه صدا، نشتی یا ارتعاشات غیرعادی از پمپ ها و کمپرسورها بررسی کنید.

● هفتگی/ماهانه: فیلترهای اولیه مواد اولیه را تمیز یا تعویض کنید تا از رسوب پسماندهای سنگین روی بسته بندی ستون جلوگیری کنید. تمام واشرهای PTFE و مهر و موم های مکانیکی را از نظر سایش بررسی کنید و در صورت لزوم تعویض کنید.

● سه‌ماهه: حسگرهای دما، گیج‌های خلاء، کنترل‌کننده‌های جریان جرم، و کنترل‌کننده‌های نسبت رفلکس را کالیبره کنید تا دقت جداسازی حفظ شود. سیستم گرمایش را برای عملکرد یکنواخت بررسی کنید.

● پس از عملیات: همیشه یک ترتیب خاموش کردن مناسب را دنبال کنید: تغذیه را متوقف کنید، رفلاکس را برای پاک کردن ستون حفظ کنید، و قبل از تخلیه و ذخیره‌سازی سیستم را تحت خلاء خنک کنید تا از اکسیداسیون یا جذب رطوبت جلوگیری شود.

خدمات پس از فروش و پشتیبانی

در XINYU HUACHUANG، ما متعهد به ارائه پشتیبانی پس از فروش جامع و قابل اعتماد برای اطمینان از عملکرد مداوم و کارآمد تجهیزات شما هستیم. تیم خدمات اختصاصی ما همیشه آماده کمک به شما است.

پوشش گارانتی جامع

ما با افتخار یک گارانتی دو ساله برای تجهیزات خود ارائه می دهیم. در این دوره، ما خدمات نگهداری و تعمیرات رایگان را برای هر گونه مسائل مرتبط با کیفیت، به استثنای موارد ناشی از عملکرد نامناسب، تغییرات غیرمجاز، یا فورس ماژور ارائه می دهیم. برای تجهیزات فراتر از دوره گارانتی دو ساله، ما به ارائه خدمات تعمیر و نگهداری مادام العمر ادامه می دهیم و فقط هزینه تعویض قطعات و نیروی کار را دریافت می کنیم.

مکانیسم واکنش سریع

ما پشتیبانی تلفنی مهندسی حرفه ای 7×24 ساعته را ارائه می دهیم. پس از دریافت اخطار خطا، تیم فنی ما ظرف 24 ساعت پاسخ خواهد داد و راه حل قابل قبولی ارائه می دهد. در صورت نیاز به خدمات در محل، مهندسان حرفه ای ما ظرف یک هفته به مرکز شما خواهند آمد. در شرایط خاص که تجهیزات قابل تعمیر نباشد، بدون قید و شرط آن را با یک واحد جدید جایگزین می کنیم یا یک واحد جایگزین در طول دوره گارانتی دو ساله ارائه می دهیم یا اقدامات لازم را برای بازگرداندن عملکرد عادی انجام می دهیم.

سوالات متداول (سؤالات متداول)

Q1: چرا این واحد تحت خلاء عمیق به جای فشار اتمسفر عمل می کند؟

پاسخ: خلاء عمیق به طور قابل توجهی نقطه جوش اجزای مخلوط را کاهش می دهد. این امر از ترک‌خوردگی حرارتی و پلیمریزاسیون که در دماهای بالاتر رخ می‌دهد جلوگیری می‌کند و این واحد را برای جداسازی ترکیبات حساس به حرارت مانند واسطه‌های آلی با جوش بالا، عصاره‌های طبیعی و مونومرهای پلیمری ضروری می‌سازد.

Q2: چگونه آبشار چهار ستونی به جداسازی دقیق مخلوط های پیچیده دست می یابد؟

A: هر ستون در آبشار وظیفه جداسازی خاصی را انجام می دهد. اجزای سبک به طور مداوم از بالای ستون اول کشیده می‌شوند، بخش‌های میانی از ستون‌های بعدی جمع‌آوری می‌شوند و بقایای سنگین از ریبویلر نهایی تخلیه می‌شوند. این رویکرد مرحله‌ای اجازه می‌دهد تا مخلوط‌های پیچیده به طور دقیق به چند بخش با خلوص بالا در یک عملیات پیوسته جدا شوند.

Q3: چه انواعی از قطعات داخلی ستون در این واحد با خلاء بالا استفاده می شود؟

A: ستون ها مجهز به بسته بندی ساختاری یا سینی های با راندمان بالا هستند. همانطور که بخار از طریق این اجزای داخلی بالا می رود، بارها تحت چگالش و تبخیر مجدد قرار می گیرد و به تدریج بخش های هدف را غنی می کند. انتخاب بین بسته بندی و سینی به الزامات جداسازی خاص و خواص فیزیکی مواد اولیه بستگی دارد.

Q4: چگونه واحد شیب حرارتی دقیق را در هر چهار ستون حفظ می کند؟

پاسخ: کل فرآیند پیوسته به دقت توسط سیستم کنترل یکپارچه واحد مدیریت می شود که دقیقاً دمای دیگ بخار، وظایف کندانسور و سطوح خلاء را در هر ستون تنظیم می کند. این تضمین می کند که گرادیان حرارتی بهینه در هر ستون به طور همزمان حفظ می شود و راندمان جداسازی و خلوص محصول را ارائه می دهد.

Q5: چه چیزی این دستگاه را از یک سیستم تقطیر دو ستونی متمایز می کند؟

A: یک سیستم استاندارد دو ستونی فقط می تواند یک خوراک را به تعداد محدودی برش تقسیم کند. آبشار چهار ستونی مراحل جداسازی قابل توجهی بیشتری را فراهم می کند، که امکان تقسیم دقیق مخلوط های پیچیده را به چهار یا بیشتر جریان محصول متمایز می دهد. زمانی که ماده اولیه حاوی چندین جزء ارزشمند است که هر کدام باید با خلوص بالا بازیابی شوند، بسیار مهم است.
