واحد تقطیر تحت فشار گاز با دمای پایین

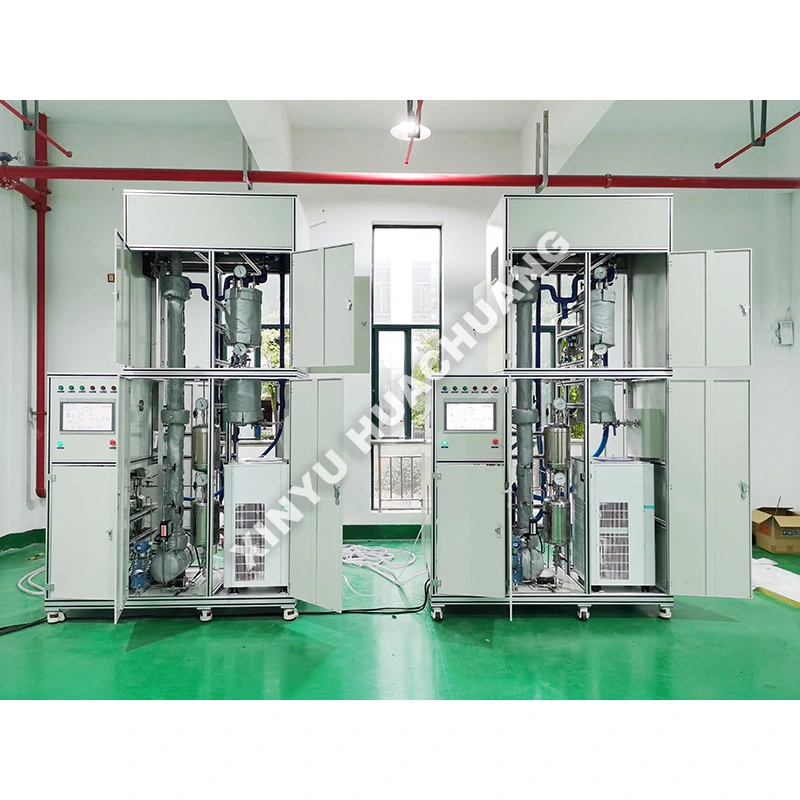

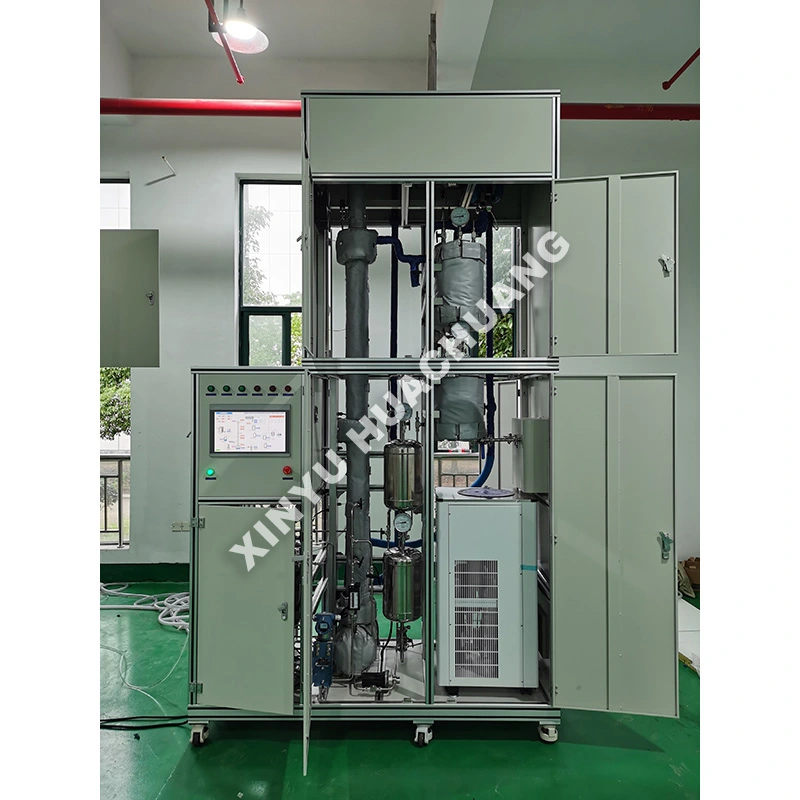

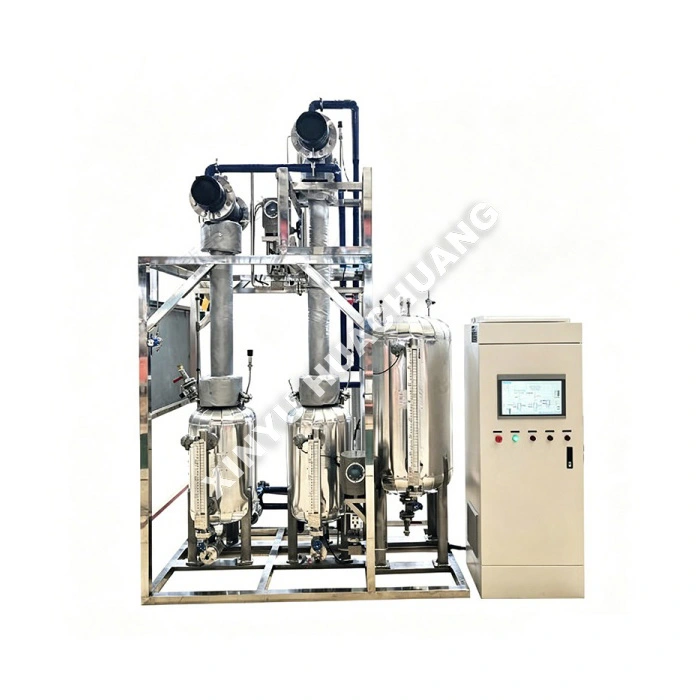

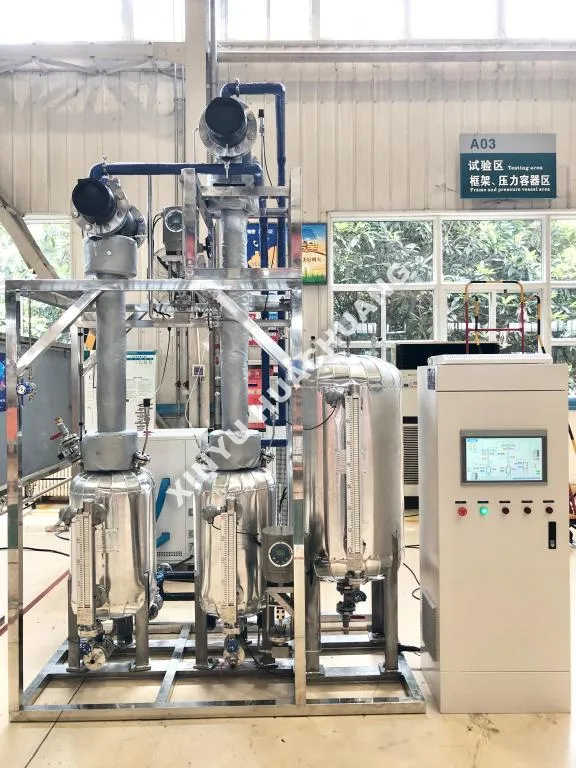

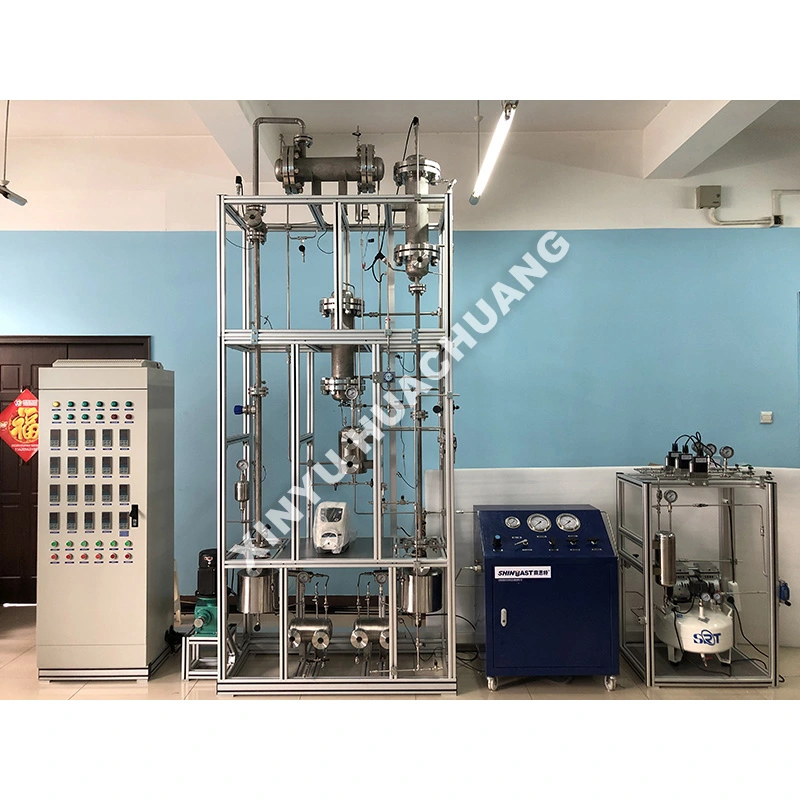

واحد تقطیر تحت فشار گاز با دمای پایین XINYU HUACHUANG یک سیستم جداسازی پیشرفته و یکپارچه است که به طور خاص برای تصفیه با دقت بالا مخلوط های گازی پیچیده طراحی شده است. این واحد تقطیر تحت فشار گاز با دمای پایین برای استفاده از تفاوت در نقاط جوش و نوسانات نسبی اجزای مختلف طراحی شده است و در شرایط دمای پایین و فشار بالا برای دستیابی به انتقال جرم بخار-مایع چند مرحله ای برتر عمل می کند. کل سیستم بر روی یک لغزش فولاد ضد زنگ مقاوم ساخته شده است که ستون تقطیر، کندانسورها، بویلرها، واحدهای تبرید، کمپرسورها و یک سیستم کنترل هوشمند PLC را یکپارچه می کند. این طراحی فشرده و مدولار، نصب آسان، جابجایی بدون درز و عملکرد قابل اعتماد را برای کاربردهای صنعتی و تحقیقاتی نیازمند تضمین می‌کند.

اصل کار

واحد تقطیر تحت فشار گاز با دمای پایین بر اساس اصول اساسی تقطیر کسری برودتی عمل می کند. مخلوط گاز چند جزئی قبل از ورود به ستون تقطیر فشرده و از قبل سرد می شود. در داخل ستون، محیط با دمای پایین و فشار بالا، تماس مداوم بخار-مایع را در چندین صفحه نظری یا لایه‌های بسته‌بندی تسهیل می‌کند. اجزای با نقطه جوش بالاتر متراکم می شوند و به مایع تبدیل می شوند و به سمت پایین جریان می یابند، در حالی که اجزای سبک تر با نقطه جوش پایین تر تبخیر می شوند و به بالا می روند. این انتقال جرم چند مرحله ای دقیق به طور موثر گاز مورد نظر را از ناخالصی ها جدا می کند. چرخه تبرید یکپارچه ظرفیت خنک کنندگی لازم را فراهم می کند، در حالی که دیگ بخار گرمای مورد نیاز برای تبخیر را تامین می کند که همه به طور یکپارچه توسط سیستم کنترل PLC هماهنگ شده اند.

مزایای متمایز چیست؟

● طراحی مدولار روی لغزش: همه اجزای اصلی روی پایه‌ای از فولاد ضد زنگ ادغام شده‌اند که منجر به ردپایی بسیار فشرده، نصب ساده در محل و انعطاف‌پذیری برای جابجایی کلی می‌شود.

● جداسازی با دقت بالا: در شرایط بهینه دمای پایین و فشار بالا برای به حداکثر رساندن نوسانات نسبی عمل می‌کند و از بازیابی با خلوص بالا گازهای هدف اطمینان می‌دهد.

● اتوماسیون هوشمند PLC: دارای یک سیستم کنترل کاملاً خودکار است که دما، فشار و نرخ جریان را دقیقاً تنظیم می‌کند، مداخله دستی را به میزان قابل توجهی کاهش می‌دهد و عملکرد طولانی‌مدت پایدار را تضمین می‌کند.

● ساختار مقاوم: ساخته شده با فولاد ضد زنگ ممتاز برای مقاومت در برابر خوردگی و مقاومت در برابر دماهای برودتی، تضمین طول عمر تجهیزات و خلوص محصول.

● راه‌حل کلید در دست: کمپرسورها، تبرید، مبدل‌های حرارتی، و شیرها را در یک واحد ادغام می‌کند و نیاز به لوله‌کشی پیچیده در محل را از بین می‌برد و زمان اجرای پروژه را کاهش می‌دهد.

مشخصات فنی

کجا اعمال می شود؟

● گازهای تخصصی الکترونیک: تصفیه گازهای درجه الکترونیکی با خلوص بالا برای تولید نیمه هادی.

● بازیابی و بازسازی مبرد: جداسازی و بازیافت مؤثر مبردهای مخلوط برای انطباق با محیط زیست.

● جداسازی هیدروکربن سبک: تجزیه دقیق هیدروکربن‌های C2-C4 در پردازش پتروشیمی.

● بازیابی منابع گاز زباله صنعتی: ارزش‌گذاری جریان‌های اگزوز صنعتی با استخراج اجزای شیمیایی ارزشمند.

اقدامات احتیاطی استفاده

● پاکسازی قبل از شروع: همیشه قبل از وارد کردن گاز تغذیه، یک پاکسازی کامل نیتروژن انجام دهید تا اکسیژن و رطوبت را از بین ببرید، از انسداد یخ یا خطرات ایمنی جلوگیری کنید.

● تعادل حرارتی: به سیستم تبرید اجازه دهید تا قبل از وارد کردن گاز تغذیه به خط پایه هدف در دمای پایین برسد تا از شوک حرارتی به قسمت‌های داخلی ستون جلوگیری شود.

● نظارت بر فشار: به طور مستمر بخش‌های پرفشار را کنترل کنید و مطمئن شوید که شیرهای ایمنی کالیبره شده و بدون مانع هستند.

● کیفیت گاز خوراک: مطمئن شوید که گاز خوراک از قبل فیلتر شده است تا ذرات و قطرات مایعی که می‌توانند بسته‌بندی یا سینی‌های تقطیر را آلوده کنند، حذف شود.

راهنمای تعمیر و نگهداری

● روزانه: رابط PLC را برای هر گونه هشدار غیرعادی بررسی کنید، شیشه‌های دید را برای سطح مناسب مایع بررسی کنید، و بررسی کنید که گاز یا مبرد نشتی قابل مشاهده نیست.

● هفتگی/ماهانه: سطح روغن روانکار و وضعیت کمپرسور گردشی را بررسی کنید. کویل های کندانسور واحد تبرید را از نظر تجمع گرد و غبار بررسی کرده و در صورت لزوم تمیز کنید.

● فصلی: فرستنده‌های فشار و دمای بحرانی را کالیبره کنید تا مطمئن شوید PLC داده‌های دقیقی را دریافت می‌کند. شیرهای ایمنی ایمنی را بررسی کرده و یک آزمایش فعال سازی دستی انجام دهید.

● سالانه: برای بازرسی وضعیت داخلی ستون تقطیر، تمیز کردن سطوح تبادل حرارتی دیگ بخار و کندانسور، و تأیید یکپارچگی تمام شیرها و واشرهای برودتی، یک خاموشی جامع برنامه‌ریزی کنید.

خدمات پس از فروش و پشتیبانی

در XINYU HUACHUANG، ما متعهد به ارائه پشتیبانی پس از فروش جامع و قابل اعتماد برای اطمینان از عملکرد مداوم و کارآمد تجهیزات شما هستیم. تیم خدمات اختصاصی ما همیشه آماده کمک به شما است.

پوشش گارانتی جامع

ما با افتخار یک گارانتی دو ساله برای تجهیزات خود ارائه می دهیم. در این دوره، ما خدمات نگهداری و تعمیرات رایگان را برای هر گونه مسائل مرتبط با کیفیت، به استثنای موارد ناشی از عملکرد نامناسب، تغییرات غیرمجاز، یا فورس ماژور ارائه می دهیم. برای تجهیزات فراتر از دوره گارانتی دو ساله، ما به ارائه خدمات تعمیر و نگهداری مادام العمر ادامه می دهیم و فقط هزینه تعویض قطعات و نیروی کار را دریافت می کنیم.

مکانیسم واکنش سریع

ما پشتیبانی تلفنی مهندسی حرفه ای 7×24 ساعته را ارائه می دهیم. پس از دریافت اخطار خطا، تیم فنی ما ظرف 24 ساعت پاسخ خواهد داد و راه حل قابل قبولی ارائه می دهد. در صورت نیاز به خدمات در محل، مهندسان حرفه ای ما ظرف یک هفته به مرکز شما خواهند آمد. در شرایط خاص که تجهیزات قابل تعمیر نباشد، بدون قید و شرط آن را با یک واحد جدید جایگزین می کنیم یا یک واحد جایگزین در طول دوره گارانتی دو ساله ارائه می دهیم یا اقدامات لازم را برای بازگرداندن عملکرد عادی انجام می دهیم.

سوالات متداول (سؤالات متداول)

Q1: چگونه واحد تقطیر تحت فشار گاز با دمای پایین به جداسازی گاز در سطح اساسی دست می یابد؟

A: این واحد بر روی تقطیر کسری برودتی کار می کند. مخلوط گاز چند جزئی ابتدا فشرده و از قبل سرد می شود، سپس وارد ستون تقطیر می شود که در آن یک محیط با دمای پایین و فشار بالا تماس مداوم بخار و مایع را امکان پذیر می کند. اجزای با نقطه جوش بالاتر به مایع متراکم می‌شوند و به سمت پایین جریان می‌یابند، در حالی که اجزای سبک‌تر تبخیر می‌شوند و به سمت بالا بالا می‌روند و از طریق انتقال جرم چند مرحله‌ای به جداسازی دقیقی دست می‌یابند.

Q2: چرا مخلوط گاز قبل از ورود به ستون تقطیر فشرده و از قبل سرد می شود؟

A: فشرده سازی فشار گاز را افزایش می دهد، که تعادل بخار-مایع را تغییر می دهد و دمای مایع شدن هر جزء را افزایش می دهد. سپس قبل از خنک شدن، مخلوط را قبل از ورود به ستون به نقطه شبنم نزدیک می کند. این مراحل با هم، بار تبرید را در داخل ستون کاهش می دهند و راندمان جداسازی کلی را بهبود می بخشند.

Q3: چرخه تبرید یکپارچه در فرآیند تقطیر چه نقشی دارد؟

A: چرخه تبرید یکپارچه ظرفیت خنک کننده لازم را برای حفظ محیط با دمای پایین در داخل ستون فراهم می کند. بدون این خنک شدن مداوم، مایع متراکم شده دوباره تبخیر می شود و فرآیند انتقال جرم از بین می رود. چرخه تبرید در پشت سر هم با بویلر کار می کند تا گرادیان حرارتی دقیق مورد نیاز برای جداسازی موثر را حفظ کند.

Q4: بویلر چگونه به فرآیند جداسازی کمک می کند؟

الف: دیگ بخار حرارت مورد نیاز برای تبخیر را در پایین ستون تقطیر تامین می کند. با تبخیر جزئی مجدد مایعی که به سمت پایین جریان می یابد، جریان بخار در حال افزایش تولید می کند که انتقال جرم خلاف جریان را در بین صفحات نظری یا لایه های بسته بندی هدایت می کند. این تبادل مداوم بخار و مایع همان چیزی است که به تدریج هر جزء را در منطقه مربوطه خود غنی می کند.
