ابزار اندازه گیری فاصله محوری برای یاتاقان ها

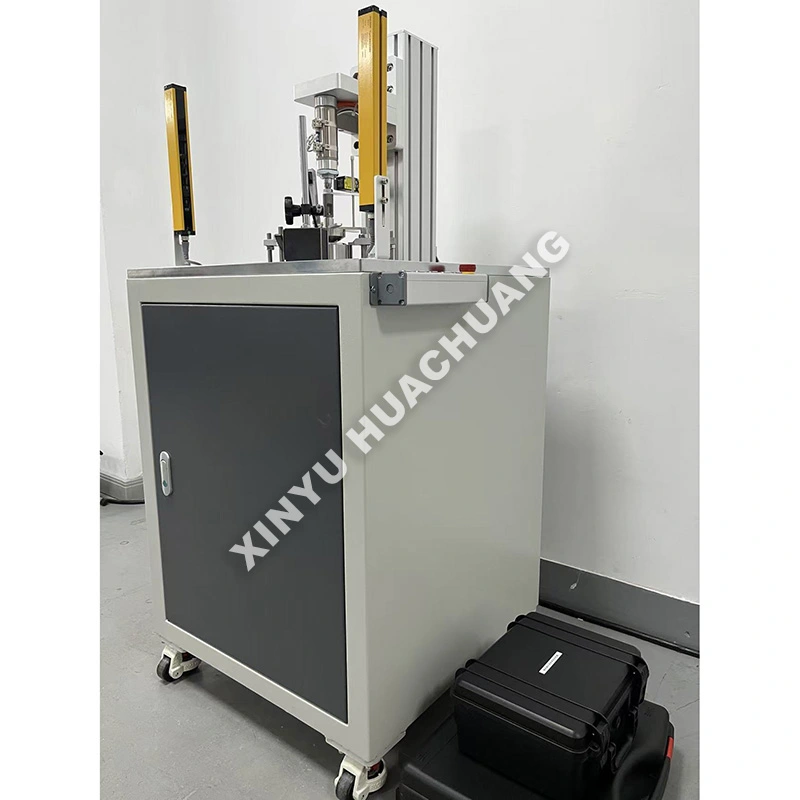

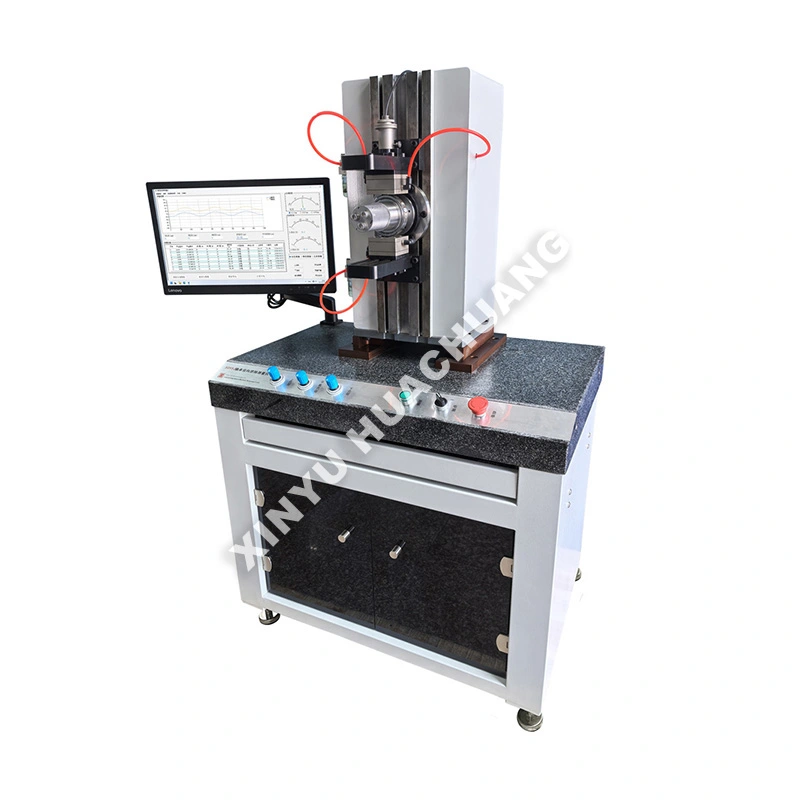

ابزار اندازه گیری فاصله محوری برای بلبرینگ XINYU HUACHUANG یک دستگاه آزمایش نیمه خودکار بسیار دقیق است که به طور خاص برای ارزیابی فاصله محوری داخلی بلبرینگ ها طراحی شده است. این ابزار اندازه گیری فاصله محوری برای یاتاقان ها که برای مطابقت با استانداردهای بین المللی دقیق طراحی شده است، دقیقاً بارهای اندازه گیری محوری استاندارد شده را برای گرفتن جابجایی های ریز اعمال می کند. مجهز به اتوماسیون هوشمند PLC و سنسورهای با حساسیت بالا، عملکرد ایمن و قابل اعتماد را تضمین می کند و در عین حال داده های بسیار قابل تکرار برای تحقیق و توسعه، کنترل کیفیت و گواهی ساخت را ارائه می دهد.

اصل کار

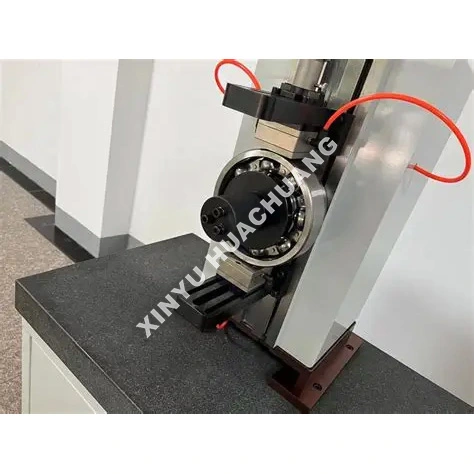

ابزار اندازه‌گیری فاصله محوری برای یاتاقان‌ها براساس یک اصل اندازه‌گیری پویا و بدون بار عمل می‌کند. حلقه بیرونی بلبرینگ به طور ایمن ثابت و بسته شده است، در حالی که یک بار اندازه گیری محوری دقیق به حلقه داخلی اعمال می شود. حسگرهای جابجایی با حساسیت بالا حرکت محوری عناصر غلتشی را هنگام عبور از ناحیه بار ثبت می کنند. این سیستم از الگوریتم های دیفرانسیل برای حذف خودکار خطاهای هندسی استفاده می کند و فاصله محوری واقعی را بدون نیاز به جبران تغییر شکل محاسبه می کند.

مزایای متمایز چیست؟

● اندازه‌گیری با دقت بالا: دارای حسگرهای القایی ممتاز با تکرارپذیری استاتیک <1.5μm و تکرارپذیری دینامیکی <2.5μm.

● بارگیری خودکار: بارگیری بادی یا موتوری نیروهای اندازه‌گیری ثابت و استاندارد شده را تضمین می‌کند و خطاهای عملکرد دستی را حذف می‌کند.

● پردازش هوشمند داده: به طور خودکار میانگین فاصله را محاسبه می‌کند، گیرکردن چرخش را شناسایی می‌کند، و گزارش‌های آماری SPC/CPK را تولید می‌کند.

● ساختار مقاوم و ایمن: با یک قاب مکانیکی سفت و سخت ساخته شده و دارای کالیبراسیون خودکار در برابر قطعات مرجع استاندارد برای حفظ دقت طولانی مدت است.

● سازگاری چندمنظوره: تجهیزات مدولار امکان تعویض سریع برای آزمایش انواع یاتاقان‌ها، از بلبرینگ‌های شیار عمیق گرفته تا رولبرینگ‌های مخروطی را فراهم می‌کند.

مشخصات فنی

کجا میشه ازش استفاده کرد؟

● ساخت بلبرینگ: ۱۰۰٪ بازرسی کیفیت درون خطی یا آفلاین برای ساچمه‌های شیار عمیق، غلتک استوانه‌ای، و غلتک مخروطی.

● خودرو و هوافضا: کنترل کیفیت ورودی (IQC) و تأیید مونتاژ برای توپی چرخ‌ها، گیربکس‌ها و موتورهای توربین.

● ماشین‌آلات دقیق: انتخاب تطبیق و جفت‌سازی برای دوک‌های ماشین ابزار با دقت بالا و روباتیک.

● تعمیر و نگهداری و MRO: ارزیابی وضعیت و ارزیابی ترخیص یاتاقان‌ها در طول تعمیرات اساسی تجهیزات.

اقدامات احتیاطی استفاده

● آماده‌سازی نمونه: همیشه یاتاقان را به‌خوبی تمیز کنید تا مواد پیشگیری کننده از زنگ زدگی یا گریسی که می‌تواند بر ریز اندازه‌گیری تأثیر بگذارد پاک شود.

● تعادل حرارتی: قبل از آزمایش، اجازه دهید دستگاه و یاتاقان به دمای اتاق (5±20 درجه سانتیگراد) عادت کنند.

● تراز مناسب: مطمئن شوید که یاتاقان کاملاً صاف روی فیکسچر قرار گرفته است تا از خوانش‌های نادرست ناشی از کج شدن حلقه بیرونی جلوگیری شود.

● کالیبراسیون: روال کالیبراسیون خودکار را با استفاده از یاتاقان‌های مرجع استاندارد در ابتدای هر شیفت اجرا کنید.

راهنمای تعمیر و نگهداری

● روزانه: وسایل اندازه‌گیری و قلم حسگر را با یک پارچه تمیز و بدون پرز پاک کنید. فشار هوای پنوماتیک را بررسی کنید (در صورت وجود) و رطوبت را از فیلتر تخلیه کنید.

● هفتگی/ماهانه: دوک چرخان و اهرم‌های بارگیری را برای عملکرد روان بررسی کنید. همانطور که توصیه می شود، یک قطره روغن سبک ماشین را روی نقاط محوری مکانیکی بمالید.

● فصلی: یک کالیبراسیون کامل سیستم را با استفاده از بلوک‌های استاندارد تأیید شده برای تأیید صحت خطی و تقویت انجام دهید.

● کنترل محیط: برای حفظ ثبات اندازه‌گیری، دستگاه را از ماشین‌های ارتعاشی سنگین، میدان‌های مغناطیسی قوی، و نور مستقیم خورشید دور نگه دارید.

پشتیبانی که شما را مطمئن نگه می دارد

در XINYU HUACHUANG، ما متعهد به ارائه پشتیبانی پس از فروش جامع و قابل اعتماد برای اطمینان از عملکرد مداوم و کارآمد تجهیزات شما هستیم. تیم خدمات اختصاصی ما همیشه آماده کمک به شما است.

پوشش گارانتی جامع

ما با افتخار یک گارانتی دو ساله برای تجهیزات خود ارائه می دهیم. در این دوره، ما خدمات نگهداری و تعمیرات رایگان را برای هر گونه مسائل مرتبط با کیفیت، به استثنای موارد ناشی از عملکرد نامناسب، تغییرات غیرمجاز، یا فورس ماژور ارائه می دهیم. برای تجهیزات فراتر از دوره گارانتی دو ساله، ما به ارائه خدمات تعمیر و نگهداری مادام العمر ادامه می دهیم و فقط هزینه تعویض قطعات و نیروی کار را دریافت می کنیم.

مکانیسم واکنش سریع

ما پشتیبانی تلفنی مهندسی حرفه ای 7×24 ساعته را ارائه می دهیم. پس از دریافت اخطار خطا، تیم فنی ما ظرف 24 ساعت پاسخ خواهد داد و راه حل قابل قبولی ارائه می دهد. در صورت نیاز به خدمات در محل، مهندسان حرفه ای ما ظرف یک هفته به مرکز شما خواهند آمد. در شرایط خاص که تجهیزات قابل تعمیر نباشد، بدون قید و شرط آن را با یک واحد جدید جایگزین می کنیم یا یک واحد جایگزین در طول دوره گارانتی دو ساله ارائه می دهیم یا اقدامات لازم را برای بازگرداندن عملکرد عادی انجام می دهیم.

سوالات متداول (سؤالات متداول)

Q1: فاصله محوری چیست و چه تفاوتی با ترخیص شعاعی دارد؟

A: فاصله محوری کل فاصله ای است که حلقه داخلی یاتاقان می تواند به صورت محوری (در امتداد محور شفت) نسبت به حلقه بیرونی حرکت کند، زمانی که هیچ بار خارجی اعمال نمی شود. در حالی که فاصله شعاعی حرکت عمود بر محور را اندازه گیری می کند، فاصله محوری حرکت موازی با شفت را اندازه گیری می کند. هر دو فاصله بر عملکرد یاتاقان تأثیر می‌گذارند، اما فاصله محوری به‌ویژه برای کاربردهای با رانش مانند گیربکس‌ها و پمپ‌های عمودی حیاتی است.

Q2: اصل اندازه گیری دینامیکی ابزار چگونه دقت را تضمین می کند؟

A: حلقه بیرونی به طور ایمن ثابت و بسته می شود در حالی که یک بار اندازه گیری محوری دقیق به حلقه داخلی اعمال می شود. حسگرهای جابجایی با حساسیت بالا حرکت محوری عناصر غلتشی را هنگام عبور از ناحیه بار ثبت می کنند. این سیستم از الگوریتم‌های دیفرانسیل برای حذف خودکار خطاهای هندسی (مانند فرسایش صورت و تکان قفس) استفاده می‌کند و فاصله محوری واقعی را بدون نیاز به جبران تغییر شکل محاسبه می‌کند.

Q3: چرا فاصله محوری برای تماس زاویه ای و رولبرینگ های مخروطی مهم است؟

A: تماس زاویه ای و یاطاقان غلتکی مخروطی برای حمل بارهای شعاعی و محوری ترکیبی طراحی شده اند. فاصله محوری آنها مستقیماً زاویه تماس بین عناصر نورد و مسیرهای مسابقه را تعیین می کند که به نوبه خود بر توزیع بار، سفتی و تولید گرما حاکم است. فاصله محوری نادرست در این نوع یاتاقان ها منجر به تقسیم بار ناهموار، پوسته شدن زودرس و خرابی فاجعه بار می شود.

Q4: آیا می توان از این ابزار در کنار ابزار اندازه گیری فاصله شعاعی برای بازرسی کامل بلبرینگ استفاده کرد؟

ج: بله. ابزارهای ترخیص شعاعی و محوری با هم یک نمایه ترخیص کامل از بلبرینگ را ارائه می دهند. بسیاری از مشخصات بلبرینگ نیاز به تأیید هر دو مقدار دارند. استفاده از هر دو ابزار به ترتیب روی یک یاتاقان تصویر کاملی از هندسه داخلی ارائه می دهد و تأیید می کند که یاتاقان تمام الزامات فاصله را برآورده می کند.

Q5: ابزار چگونه از بازرسی ورودی و تجزیه و تحلیل شکست پشتیبانی می کند؟

A: برای بازرسی ورودی، ابزار تأیید می کند که یاتاقان های جدید قبل از نصب با گروه فاصله محوری مشخص شده مطابقت دارند و از دوباره کاری پرهزینه مونتاژ جلوگیری می کند. برای تجزیه و تحلیل خرابی، اندازه‌گیری فاصله محوری یاتاقان‌های برگشت‌خورده یا خراب در میدان کمک می‌کند تا مشخص شود که آیا ترخیص نامناسب یک عامل کمک‌کننده بوده و از بررسی علت ریشه‌ای و اقدامات اصلاحی حمایت می‌کند.
