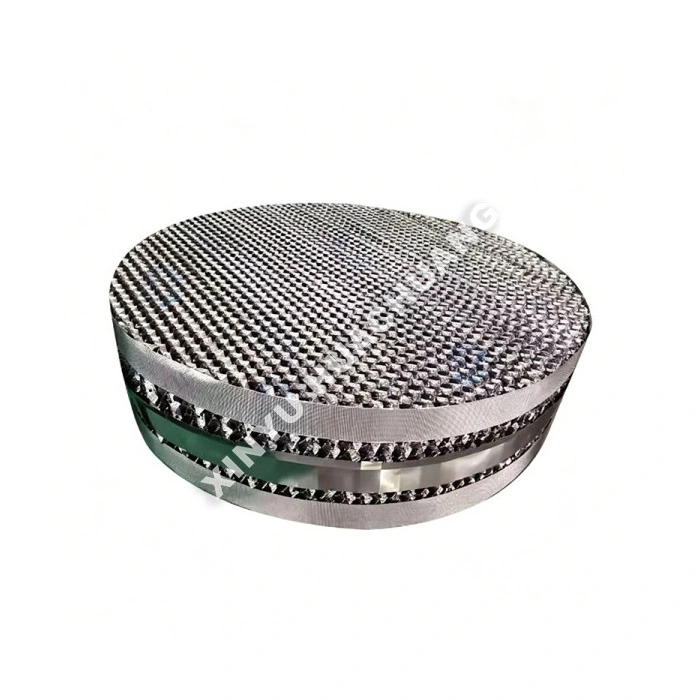

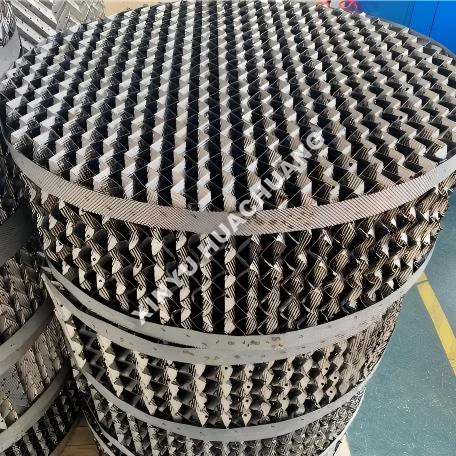

بسته بندی صفحه راه راه XINYU HUACHUANG یک بسته بندی ساختاری درجه یک است که برای به حداکثر رساندن راندمان جداسازی و ظرفیت در ستون های تقطیر، جذب و جداسازی طراحی شده است. این بسته بندی که با زوایای راه راه دقیق و سطوح سوراخ طراحی شده است، توزیع یکنواخت مایع و مرطوب شدن سطح عالی را افزایش می دهد. بسته بندی موجدار صفحه ای به طور قابل توجهی انتقال جرم را افزایش می دهد و در عین حال افت فشار کم را حفظ می کند، و آن را به ارتقای ایده آلی هم برای طرح های ستون جدید و هم برای بازسازی برج های موجود تبدیل می کند.

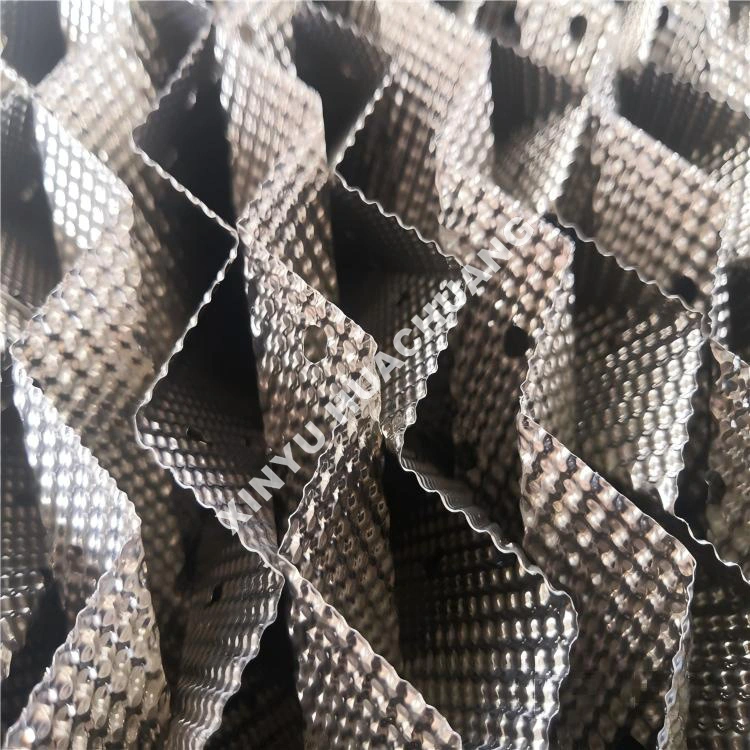

بسته‌بندی موجدار صفحه‌ای نوعی بسته‌بندی ساختاری برج است که از ورق‌های فلزی سوراخ‌دار ساخته می‌شود که با موج‌های کانالی برجسته شده‌اند. این ورق‌ها در لایه‌های متناوب معمولاً در زاویه 45 درجه یا 30 درجه روی هم قرار می‌گیرند تا مسیر جریان باز و پیوسته برای بخار و مایع ایجاد شود. این طراحی ساختار پربازده بسته بندی گاز سیمی را حفظ می کند، اما مقاومت مکانیکی و خواص ضد رسوب بالاتری را ارائه می دهد. به طور گسترده ای برای جایگزینی بسته بندی یا سینی های تصادفی در برج های صنعتی برای افزایش توان عملیاتی، بهبود خلوص محصول و کاهش مصرف انرژی استفاده می شود.
● راندمان انتقال جرم بالا: کانال‌ها و سوراخ‌های موجدار باعث اختلاط شدید بخار-مایع و پخش یکنواخت مایع می‌شوند و به تعداد صفحات نظری بالایی دست می‌یابند.
● افت فشار کم: هندسه باز و ساختار یافته به بخار اجازه می‌دهد به آرامی جریان داشته باشد و مصرف انرژی را در مقایسه با بسته‌بندی تصادفی سنتی به میزان قابل توجهی کاهش می‌دهد.
● ظرفیت بالا و ضد رسوب: نسبت فضای خالی بزرگ و سطح صاف از گرفتگی جلوگیری می‌کند و آن را برای سیستم‌های حاوی ذرات یا مستعد پلیمریزاسیون بسیار مناسب می‌کند.
● مواد قابل تنظیم: در طیف گسترده‌ای از فلزات از جمله SS304، SS316L، فولاد کربنی، آلومینیوم، و مس برنز برای سازگاری با محیط‌های شیمیایی خاص موجود است.
● نصب آسان: با ابعاد دقیق و شبکه‌های پشتیبان طراحی شده است که از نصب سریع و ایمن در داخل برج اطمینان می‌دهد.
|
پارامتر |
مشخصات |
|
مدل های رایج |
125Y، 250Y، 350Y، 500Y، 125X، 250X، 350X، 500X |
|
مساحت سطح خاص |
125 ~ 500 متر مربع / متر مربع |
|
نسبت خالی |
92٪ ~ 98٪ |
|
زاویه راه راه |
45 درجه (نوع Y) / 30 درجه (نوع X) |
|
مواد موجود |
SS304، SS316L، فولاد کربن، آلومینیوم و غیره |
|
قطر برج |
0.1 متر تا 12 متر (قابل تنظیم) |
|
فشار عملیاتی |
خلاء تا فشار بالا |
● پتروشیمی‌ها: جداسازی اتیل بنزن/استایرن، خالص‌سازی اسیدهای چرب، و تفکیک نفت خام.
● پردازش شیمیایی: جداسازی سیکلوهگزانون/سیکلوهگزانول، تصفیه کاپرولاکتام، و فرآیندهای جذب/واجذب.
● مواد شیمیایی و دارویی خوب: بازیابی حلال با خلوص بالا و جداسازی مواد حساس به حرارت.
● حفاظت از محیط زیست: جذب گازهای زائد، گوگردزدایی، و حذف فاضلاب.
1. آماده سازی مواد خام: برش دقیق ورق های فلزی با کیفیت بالا بر اساس نیازهای مدل خاص.
2. حک کردن و سوراخ کردن: کوبیدن ورق‌های فلزی برای ایجاد کانال‌های موجدار و ریز سوراخ‌های یکنواخت برای توزیع بهینه مایع.

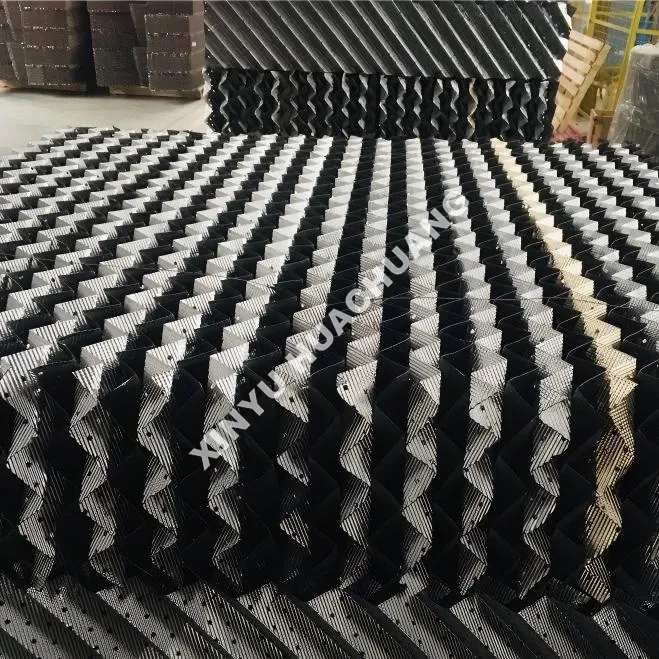

3. روی هم چیدن و مونتاژ: ورق های راه راه را در جهت های متناوب روی هم قرار دهید و با استفاده از نوارهای فولادی ضد زنگ آنها را در بلوک های مدولار استاندارد محکم کنید.
4. بازرسی کیفیت: آزمایش دقیق ابعاد بلوک، سطح سطح و یکپارچگی سازه برای اطمینان از انطباق دقیق با پارامترهای طراحی.

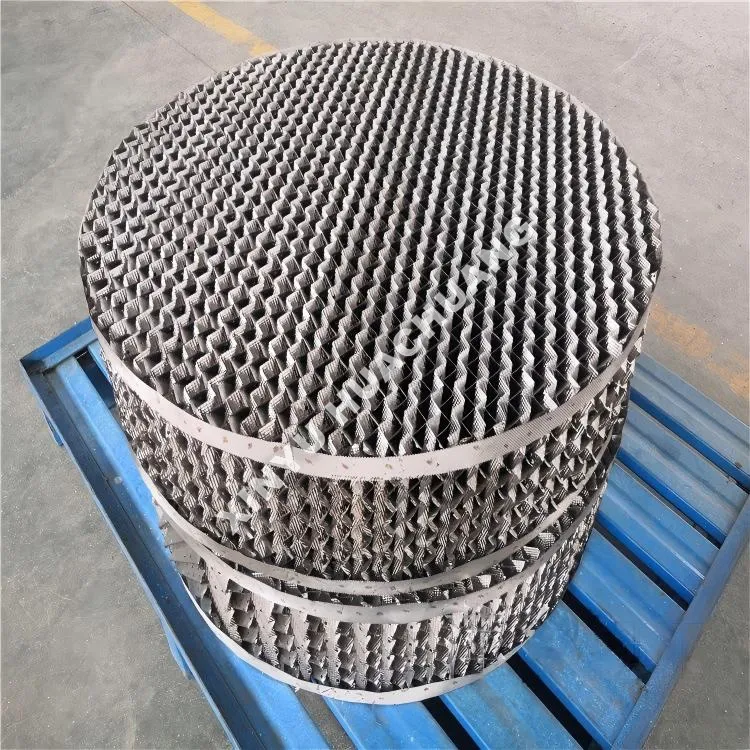

5. بسته‌بندی و حمل و نقل: به‌طور ایمن در جعبه‌های چوبی یا پالت‌هایی با بسته‌بندی محافظ برای جلوگیری از تغییر شکل در طول لجستیک و حمل‌ونقل جهانی بسته‌بندی می‌شود.
در XINYU HUACHUANG، ما متعهد به ارائه پشتیبانی پس از فروش جامع و قابل اعتماد برای اطمینان از عملکرد مداوم و کارآمد تجهیزات شما هستیم. تیم خدمات اختصاصی ما همیشه آماده کمک به شما است.
ما با افتخار یک گارانتی دو ساله برای تجهیزات خود ارائه می دهیم. در این دوره، ما خدمات نگهداری و تعمیرات رایگان را برای هر گونه مسائل مرتبط با کیفیت، به استثنای موارد ناشی از عملکرد نامناسب، تغییرات غیرمجاز، یا فورس ماژور ارائه می دهیم. برای تجهیزات فراتر از دوره گارانتی دو ساله، ما به ارائه خدمات تعمیر و نگهداری مادام العمر ادامه می دهیم و فقط هزینه تعویض قطعات و نیروی کار را دریافت می کنیم.
ما پشتیبانی تلفنی مهندسی حرفه ای 7×24 ساعته را ارائه می دهیم. پس از دریافت اخطار خطا، تیم فنی ما ظرف 24 ساعت پاسخ خواهد داد و راه حل قابل قبولی ارائه می دهد. در صورت نیاز به خدمات در محل، مهندسان حرفه ای ما ظرف یک هفته به مرکز شما خواهند آمد. در شرایط خاص که تجهیزات قابل تعمیر نباشد، بدون قید و شرط آن را با یک واحد جدید جایگزین می کنیم یا یک واحد جایگزین در طول دوره گارانتی دو ساله ارائه می دهیم یا اقدامات لازم را برای بازگرداندن عملکرد عادی انجام می دهیم.
پاسخ: بر خلاف بسته بندی تصادفی که به طور آزاد در ستون ریخته می شود، بسته بندی موجدار صفحه شامل ورق های فلزی سوراخ دار است که با راه راه های کانالی برجسته شده و در لایه های متناوب در زوایای 45 درجه یا 30 درجه روی هم چیده شده اند. این امر مسیرهای جریان پیوسته و سازمان یافته ای را ایجاد می کند که در مقایسه با چیدمان آشفته بسته بندی تصادفی، توان عملیاتی بالاتر، خلوص محصول بهتر و مصرف انرژی کمتری را ارائه می دهد.
پاسخ: در حالی که هر دو بسته بندی ساختاری هستند، بسته بندی موجدار صفحه ای استحکام مکانیکی و خواص ضد رسوب بالاتری را ارائه می دهد. بسته بندی گاز سیمی در سرویس های کثیف شکننده تر و مستعد گرفتگی است. هنگامی که فرآیند شامل ذرات، تمایل به پلیمریزاسیون یا رسوب‌گذاری سنگین است، بسته‌بندی موجدار صفحه راه‌حلی قوی‌تر و سازگار با تعمیر و نگهداری ارائه می‌کند.
ج: بله. بسیاری از برج‌های صنعتی که در اصل مجهز به سینی هستند، می‌توانند با بسته‌بندی موجدار صفحه‌ای برای افزایش ظرفیت، بهبود راندمان جداسازی و کاهش افت فشار، مقاوم‌سازی شوند. طراحی ساختاریافته معمولاً توان عملیاتی بالاتر و مصرف انرژی کمتری را بدون نیاز به پوسته ستون جدید ارائه می دهد.
A: ورق ها معمولاً در زوایای 45 درجه یا 30 درجه روی هم قرار می گیرند. چیدمان 45 درجه راندمان انتقال جرم بالاتری را فراهم می کند و آن را برای جداسازی با خلوص بالا ایده آل می کند. چیدمان 30 درجه افت فشار کمتر و ظرفیت بالاتر را ارائه می دهد که برای تقطیر خلاء و کاربردهای با توان بالا مناسب تر است.
A: بسته بندی از ورق های فلزی سوراخ دار در مواد مختلف از جمله SS304، SS316L، فولاد کربنی و آلیاژهای تخصصی مانند Hastelloy یا تیتانیوم برای محیط های بسیار خورنده ساخته شده است. انتخاب مواد به محیط فرآیند، دمای عملیاتی و الزامات خوردگی بستگی دارد.
