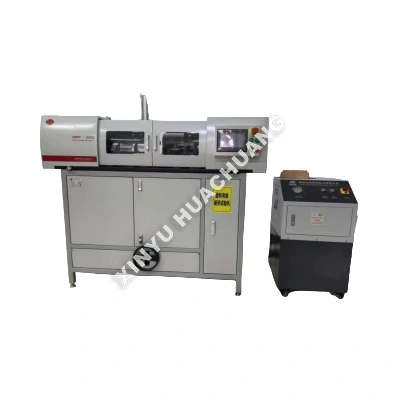

دستگاه تست خستگی خمش اتصالات لوله

دستگاه تست خستگی خمشی اتصالات لوله XINYU HUACHUANG یک دستگاه تست بسیار تخصصی و صنعتی است که به طور خاص برای ارزیابی یکپارچگی ساختاری و عمر خستگی اجزای خط لوله تحت بارهای خمشی مکرر طراحی شده است. این دستگاه تست خستگی خمشی اجزای خط لوله که برای شبیه‌سازی تنش‌های دینامیکی دنیای واقعی طراحی شده است، لحظات خمشی چرخه‌ای را برای ارزیابی شروع و انتشار ترک به‌طور دقیق اعمال می‌کند. مجهز به اتوماسیون هوشمند PLC/PC و اینترلاک ایمنی چند سطحی، عملکرد طولانی مدت ایمن و بدون مراقبت را تضمین می کند و در عین حال داده های منحنی S-N بسیار تکرارپذیر را برای تحقیق و توسعه، کنترل کیفیت و گواهی صنعت ارائه می دهد.

اصل کار

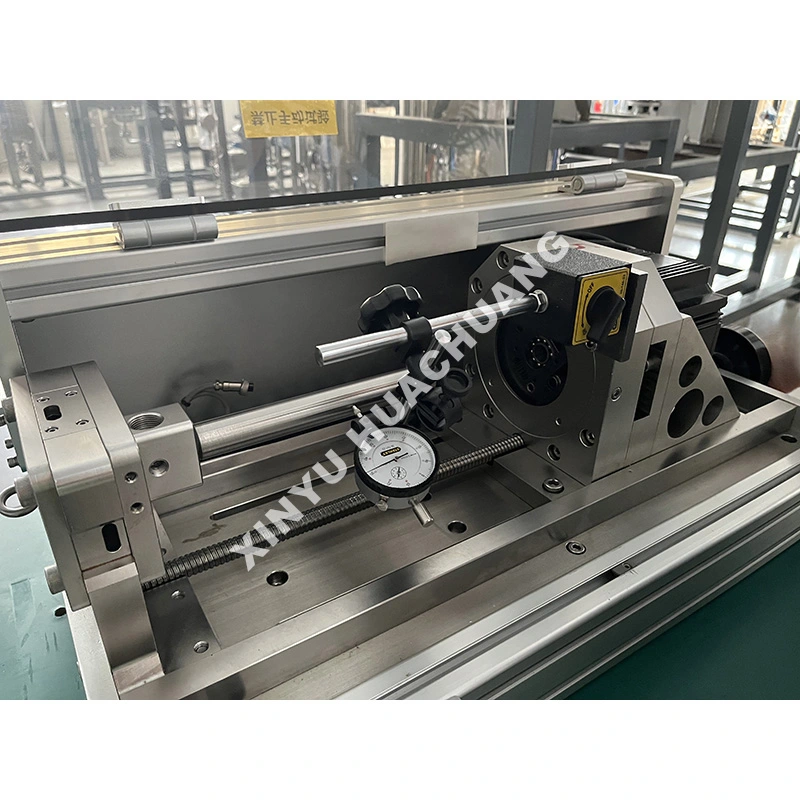

دستگاه تست خستگی خمشی Pipe Fitting با بستن ایمن یک لوله یا نمونه اتصال و اعمال یک لنگر خمشی کنترل شده و مکرر با استفاده از محرک های سروو هیدرولیک یا سروو الکتریک با دقت بالا عمل می کند. دستگاه را می توان برای خمش تک صفحه، خمش دوار، یا بارگذاری پیچیده چند محوری برای شبیه سازی تنش های عملیاتی واقعی خط لوله پیکربندی کرد. در طول آزمایش، سیستم به طور مداوم پارامترهایی مانند زاویه خمش، گشتاور اعمالی، تعداد سیکل و کرنش را کنترل و ثبت می کند. زمانی که نمونه شکسته شود یا به آستانه نشتی از پیش تعریف شده برسد، آزمایش به طور خودکار خاتمه می یابد و داده های دقیق عمر خستگی را ارائه می دهد.

کجا می درخشد؟

● بارگیری چرخه‌ای با دقت بالا: دارای محرک‌های سروو و لودسل ممتاز برای اطمینان از کاربرد دقیق و پایدار شکل‌های موج خمشی پیچیده (سینوس، مثلث، بلوک) با حداقل نویز.

● قابلیت آزمایش چند محوره: از تست‌های خستگی خمشی تک صفحه، دو صفحه و چرخشی برای شبیه‌سازی دقیق تنش‌های عملیاتی و نصب خط لوله در دنیای واقعی پشتیبانی می‌کند.

● جمع‌آوری هوشمند داده‌ها: نرم‌افزار رایانه‌ای یکپارچه به‌طور خودکار منحنی‌های بی‌درنگ (زاویه لحظه، چرخه-شکست) را ثبت می‌کند، عمر خستگی را محاسبه می‌کند و گزارش‌های آزمایشی جامع ایجاد می‌کند.

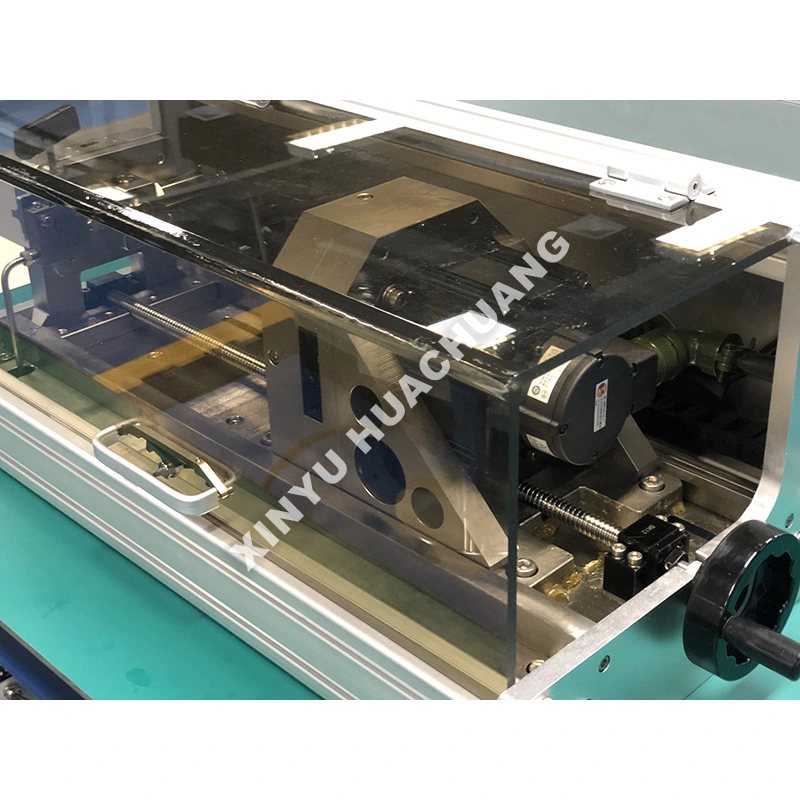

● ساخت و ساز مقاوم و ایمن: ساخته شده با قاب ریخته گری سنگین و قفل های ایمنی چند سطحی (محافظت از اضافه بار، توقف اضطراری، مهار شکستگی، تشخیص نشت) برای اطمینان از ایمنی اپراتور و طول عمر تجهیزات.

● نصب قابل تنظیم: طیف وسیعی از وسایل گیره‌ای تخصصی و اتصالات انتهایی را برای نگهداری ایمن قطرهای مختلف لوله، ضخامت دیواره، و هندسه اتصالات ارائه می‌دهد.

مشخصات فنی

کجا قابل اجراست؟

● صنعت نفت و گاز: ارزیابی خستگی لوله‌های حفاری، پوشش، لوله، و اتصالات خط لوله تحت خمش شدید چرخه‌ای.

● پتروشیمی و تولید نیرو: آزمایش لوله‌های مبدل حرارتی، لوله‌های دیگ بخار، و خطوط بخار پرفشار.

● خودرو و هوافضا: ارزیابی دوام سیستم‌های اگزوز، خطوط سوخت، و لوله‌های هیدرولیک تحت ارتعاش و خمش.

● ساخت و ساز و زیرساخت: بررسی عمر خستگی لوله‌های فولادی ساختاری، داربست‌ها و اجزای پل.

● دستگاه‌های پزشکی: آزمایش انعطاف‌پذیری و مقاومت در برابر خستگی کاتترها، سیم‌های راهنما، و استنت‌ها.

اقدامات احتیاطی استفاده

● تراز مناسب نمونه: همیشه اطمینان حاصل کنید که نمونه کاملاً در فیکسچرها قرار دارد تا از بارهای محوری ناخواسته یا خمش غیرعادی که می‌تواند نتایج خستگی را منحرف کند، جلوگیری کنید.

● تأیید نیروی گیره: بررسی کنید که نیروی گیره برای جلوگیری از لغزش نمونه در طول آزمایش چرخه بالا کافی است، اما نه آنقدر زیاد که باعث له شدن زودرس در نقاط گرفتن شود.

● راه‌اندازی تشخیص نشت: برای اجزای خط لوله توخالی، همیشه قبل از شروع آزمایش، سیستم نظارت فشار داخلی و سنسورهای تشخیص نشت را وصل کنید.

● افزایش تدریجی بارگذاری: از عملکرد افزایش سطح قابل برنامه‌ریزی نرم‌افزار برای افزایش تدریجی دامنه خمشی تا سطح هدف استفاده کنید و از بارگذاری ضربه‌ای جلوگیری کنید.

راهنمای تعمیر و نگهداری

● روزانه: همه وسایل گیره و دستگیره‌ها را از نظر سایش، ترک یا تغییر شکل بررسی کنید. سطح روغن هیدرولیک (در صورت وجود) را بررسی کنید و بررسی کنید که تمام قفل های ایمنی به درستی کار می کنند.

● هفتگی/ماهانه: همه اتصالات متحرک، ریل‌های راهنما و پیوندهای محرک را طبق مشخصات سازنده روغن کاری کنید. محل تست را تمیز کنید و اتصالات الکتریکی را از نظر شل بودن بررسی کنید.

● فصلی: با استفاده از استانداردهای مرجع تأیید شده، کالیبراسیون سیستم جامعی از سلول‌های بار، رمزگذارهای زاویه، و مبدل‌های فشار انجام دهید. شیلنگ ها و اتصالات هیدرولیک را برای علائم سایش یا نشتی بررسی کنید.

● پس از آزمایش: همیشه پس از شکستگی نمونه، یک توالی خاموش کردن مناسب را دنبال کنید. نمونه شکسته را با احتیاط جدا کنید، فیکسچرها را تمیز کنید و محرک را برای هر گونه آسیب ناشی از آزاد شدن ناگهانی بار بررسی کنید.

خدمات پس از فروش و پشتیبانی

در XINYU HUACHUANG، ما متعهد به ارائه پشتیبانی پس از فروش جامع و قابل اعتماد برای اطمینان از عملکرد مداوم و کارآمد تجهیزات شما هستیم. تیم خدمات اختصاصی ما همیشه آماده کمک به شما است.

پوشش گارانتی جامع

ما با افتخار یک گارانتی دو ساله برای تجهیزات خود ارائه می دهیم. در این دوره، ما خدمات نگهداری و تعمیرات رایگان را برای هر گونه مسائل مرتبط با کیفیت، به استثنای موارد ناشی از عملکرد نامناسب، تغییرات غیرمجاز، یا فورس ماژور ارائه می دهیم. برای تجهیزات فراتر از دوره گارانتی دو ساله، ما به ارائه خدمات تعمیر و نگهداری مادام العمر ادامه می دهیم و فقط هزینه تعویض قطعات و نیروی کار را دریافت می کنیم.

مکانیسم واکنش سریع

ما پشتیبانی تلفنی مهندسی حرفه ای 7×24 ساعته را ارائه می دهیم. پس از دریافت اخطار خطا، تیم فنی ما ظرف 24 ساعت پاسخ خواهد داد و راه حل قابل قبولی ارائه می دهد. در صورت نیاز به خدمات در محل، مهندسان حرفه ای ما ظرف یک هفته به مرکز شما خواهند آمد. در شرایط خاص که تجهیزات قابل تعمیر نباشد، بدون قید و شرط آن را با یک واحد جدید جایگزین می کنیم یا یک واحد جایگزین در طول دوره گارانتی دو ساله ارائه می دهیم یا اقدامات لازم را برای بازگرداندن عملکرد عادی انجام می دهیم.

سوالات متداول (سؤالات متداول)

Q1: ماشین چگونه تنش های عملیاتی خط لوله در دنیای واقعی را شبیه سازی می کند؟

A: دستگاه به طور ایمن یک لوله یا نمونه اتصالات را می‌بندد و با استفاده از محرک‌های سرو هیدرولیک یا سروو الکتریک با دقت بالا، ممان‌های خمشی کنترل‌شده و مکرر را اعمال می‌کند. می توان آن را برای خمش تک صفحه، خمش دوار یا بارگذاری چند محوری پیچیده پیکربندی کرد تا شرایط تنش واقعی را که خطوط لوله در سرویس تجربه می کنند - از جمله نشست زمین، انبساط حرارتی، و خستگی ناشی از ارتعاش، تکرار کند.

Q2: سیستم چه پارامترهایی را در طول تست خستگی کنترل می کند؟

A: سیستم به طور مداوم زاویه خمش، لحظه اعمال شده، تعداد چرخه و داده های کرنش را در زمان واقعی ثبت می کند. این مجموعه داده جامع به مهندسان اجازه می دهد تا منحنی های S-N (تنش در مقابل تعداد چرخه ها) را ترسیم کنند و عمر خستگی دقیق جزء خط لوله را تحت شرایط بارگذاری مشخص شده تعیین کنند.

Q3: ماشین چگونه تشخیص می دهد که یک نمونه از کار افتاده است؟

پاسخ: زمانی که نمونه شکسته شود یا به آستانه نشتی از پیش تعریف شده برسد، آزمایش به طور خودکار خاتمه می یابد. برای آزمایش‌های لوله‌های تحت فشار، سیستم فشار داخلی را کنترل می‌کند و هرگونه افت فشار را که نشان‌دهنده ترک دیواره است، تشخیص می‌دهد و اطمینان حاصل می‌کند که اندازه‌گیری عمر خستگی به جای محدودیت‌های چرخه دلخواه، شکست واقعی را منعکس می‌کند.

Q4: آیا دستگاه می تواند هر دو بخش لوله مستقیم و اتصالات مانند زانو و سه راهی را آزمایش کند؟

ج: بله. سیستم گیره و پیکربندی محرک برای قرار دادن بخش های مستقیم لوله، زانویی، سه راهی ها، فلنج ها و سایر اتصالات خط لوله قابل تنظیم هستند. هر نوع نمونه را می توان تحت بحرانی ترین حالت خمشی خود برای شناسایی ضعیف ترین نقطه در سیستم لوله کشی آزمایش کرد.

Q5: چرا آزمایش خستگی خمشی برای صلاحیت خط لوله ضروری است؟

الف: خطوط لوله در نفت و گاز، فرآوری شیمیایی و تولید برق در معرض بارهای خمشی چرخه ای ناشی از حرکت زمین، چرخه حرارتی و ارتعاش تجهیزات هستند. تست خستگی خمشی داده‌های چرخه تا شکست مورد نیاز برای تنظیم فواصل بازرسی، اعتبارسنجی حاشیه‌های طراحی و اطمینان از انطباق با استانداردهای یکپارچگی خط لوله مانند API 570 و ASME B31.3 را فراهم می‌کند.
