واحد تقطیر متانول

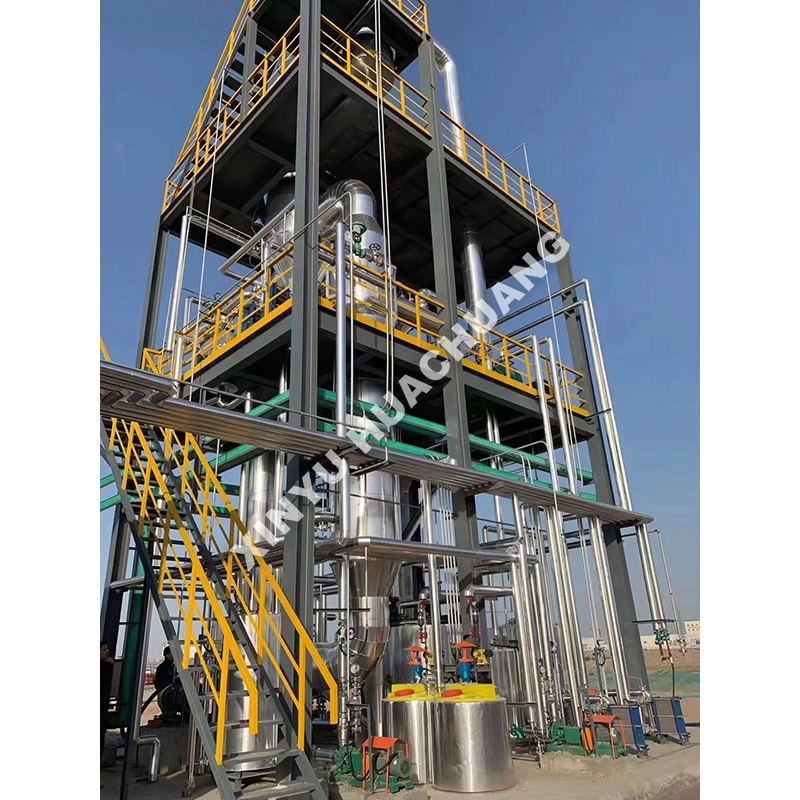

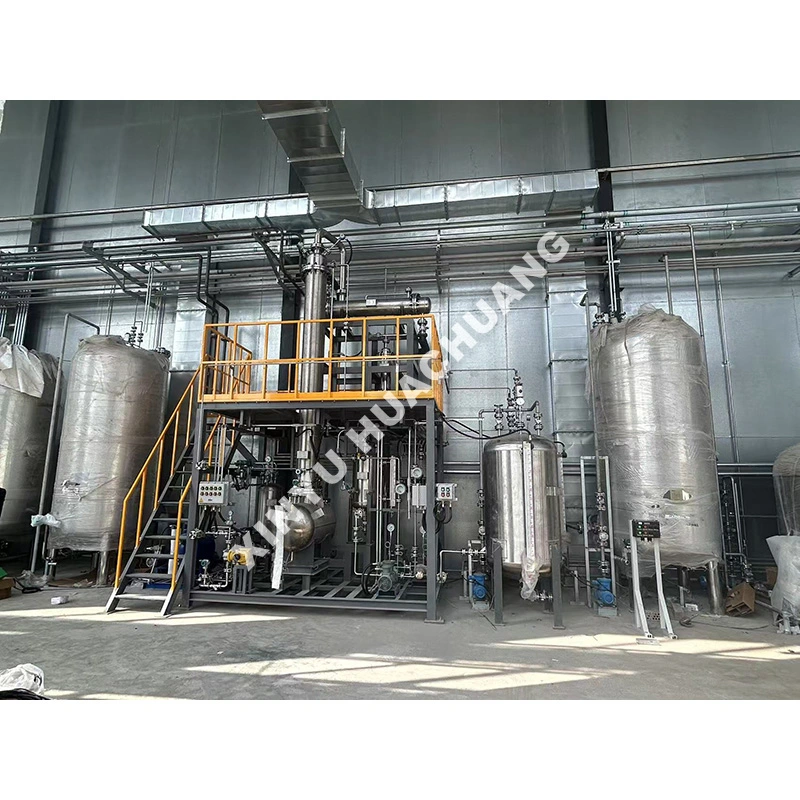

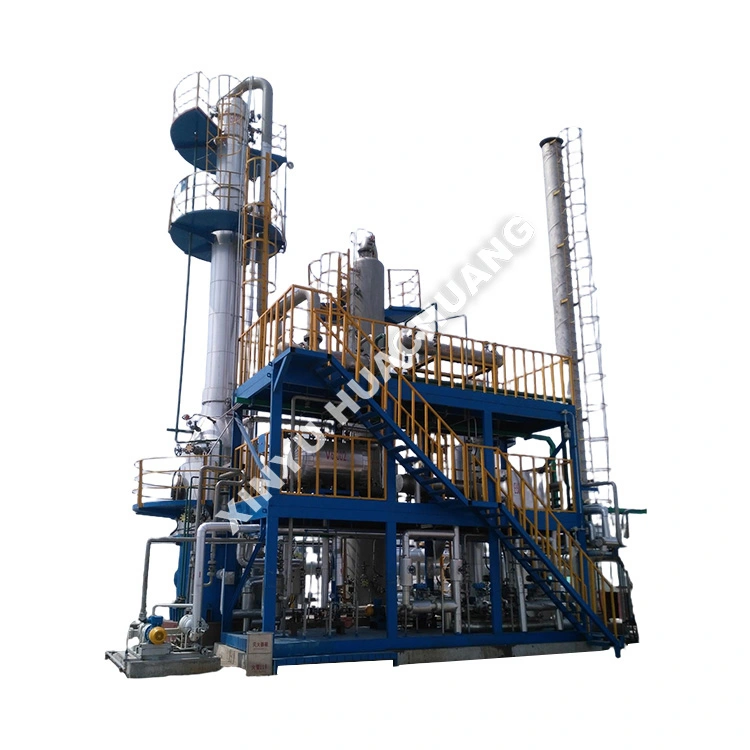

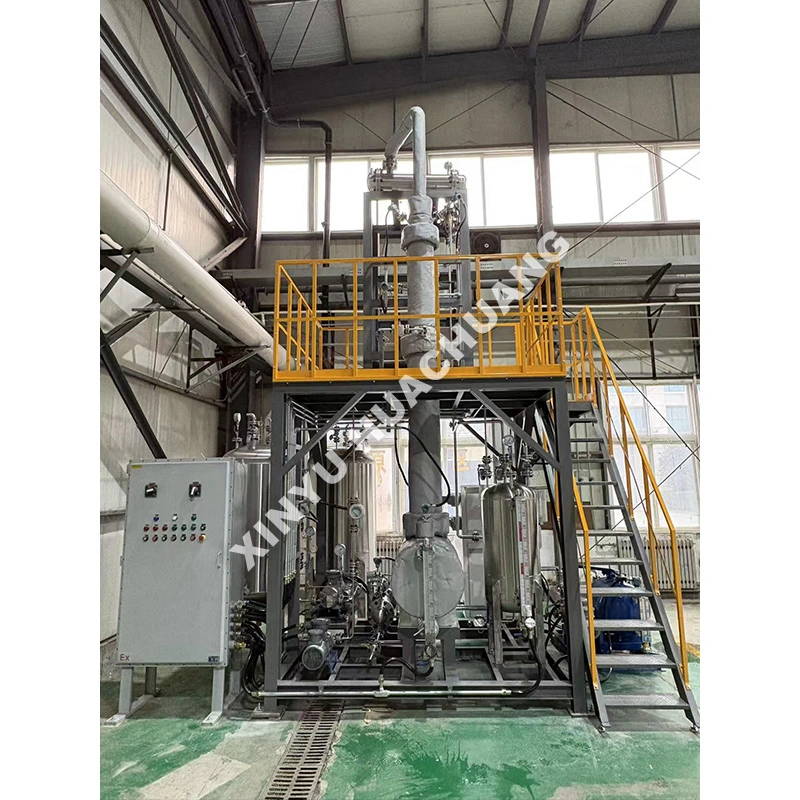

واحد تقطیر متانول XINYU HUACHUANG یک سیستم جداسازی مداوم و بسیار کارآمد است که به طور خاص برای تصفیه صنعتی متانول خام و بازیافت مخلوط متانول-آب طراحی شده است. این واحد که برای به حداکثر رساندن بهره وری انرژی و توان محصول طراحی شده است، از تنظیمات چند ستونی پیشرفته و فناوری های یکپارچه سازی حرارتی برای جداسازی مخلوط های پیچیده با دقت استثنایی استفاده می کند. واحد تقطیر متانول مجهز به اتوماسیون هوشمند PLC، کنترل خودکار نسبت رفلاکس و اینترلاک ایمنی چند سطحی، عملکرد پایدار و بدون مراقبت طولانی مدت را تضمین می کند و در عین حال متانول با خلوص فوق العاده بالا (99.9٪) را برای تولید تجاری و بهینه سازی فرآیند ارائه می دهد.

واحد تقطیر متانول چیست؟

واحد تقطیر متانول یک دستگاه جداسازی شیمیایی تخصصی است که برای ارتقاء متانول خام یا بازیابی متانول از جریان‌های پسماند آبی به محصولات صنعتی یا الکترونیکی با خلوص بالا طراحی شده است. این با تغذیه مداوم مخلوط به یک سیستم شکنش چند مرحله ای عمل می کند که در آن متانول (نقطه جوش ~64.7 درجه سانتیگراد) بر اساس اختلاف نقطه جوش از آب و ناخالصی های سنگین جدا می شود. این واحد به طور معمول دارای یک پیش ستون برای حذف انتهای نور، یک ستون فشار بالا برای یکپارچه سازی گرما و یک ستون اتمسفر برای تصفیه نهایی است. این تجهیزات به طور گسترده در کارخانه های زغال سنگ به متانول، تاسیسات پتروشیمی و مراکز بازیابی حلال مورد استفاده قرار می گیرد و معیارهای بازده و خلوص قابل اعتماد را برای اجرای صنعتی در مقیاس بزرگ ارائه می دهد.

چه چیزی آن را متمایز می کند؟

● یکپارچه‌سازی حرارت پیشرفته: از فناوری‌های تقطیر چند اثره و فشرده‌سازی مجدد بخار مکانیکی (MVR) برای بازیابی گرمای نهان از بخارات بالای سر استفاده می‌کند و مصرف بخار را تا ۵۰ درصد در مقایسه با سیستم‌های تک ستونی سنتی کاهش می‌دهد.

● خروجی با خلوص فوق‌العاده بالا: قسمت‌های داخلی ستون بهینه‌شده و کنترل دقیق رفلاکس به‌طور مؤثر ناخالصی‌های آب و اتانول را جدا می‌کند و به خلوص متانول ≥99.9٪ با رطوبت کمتر از 100 ppm دست می‌یابد.

● اتوماسیون هوشمند PLC: سیستم کنترل متمرکز، عملکرد طولانی‌مدت بدون نظارت، تنظیم خودکار نسبت رفلاکس و ثبت بی‌درنگ داده‌ها برای دما، فشار و نرخ جریان را امکان‌پذیر می‌کند.

● ساخت و ساز مقاوم و ایمن: ساخته شده با متالورژی ممتاز (مانند SS304/316L) و قفل‌های ایمنی چند سطحی (حفاظت در برابر حرارت، فشار بیش از حد، حفاظت در برابر گرمایش خشک) برای اطمینان از عملکرد ایمن در محیط‌های خطرناک.

● طراحی کارآمد انرژی: بویلرهای بهینه، کندانسورهای با راندمان بالا، و مبدل‌های حرارتی راندمان حرارتی را به حداکثر می‌رسانند و هزینه‌های عملیاتی کلی و ردپای کربن را به‌طور چشمگیری کاهش می‌دهند.

مشخصات فنی

انتخاب نقشه راه

● مواد اولیه و خلوص هدف خود را تعریف کنید: به وضوح مشخص کنید که آیا متانول خام، مخلوط متانول-آب، یا حلال‌های زباله را پردازش می‌کنید. این تعداد ستون‌ها، ارتفاع ستون‌ها و تنظیمات داخلی واحد تقطیر متانول را تعیین می‌کند.

● الزامات بهره وری انرژی: امکانات موجود (بخار، برق) خود را ارزیابی کنید. برای عملیات در مقیاس بزرگ، پیکربندی های چند جلوه ای یا MVR را برای به حداکثر رساندن بازیابی گرما و به حداقل رساندن هزینه های عملیاتی انتخاب کنید.

● ظرفیت و توان عملیاتی: حجم پردازش مستمر مورد نیاز خود را تعیین کنید (به عنوان مثال، تن/ساعت). اطمینان حاصل کنید که قطر ستون و ظرفیت دیگ بخار به درستی اندازه می شوند تا سرعت بخار را بدون سیلاب کنترل کند.

● نمایه ناخالصی: اگر خوراک شما حاوی اتانول قابل توجه یا الکل‌های بالاتر است، پیکربندی با بخش تقطیر جانبی یا استخراجی اختصاصی انتخاب کنید تا به محتوای اتانول بسیار کم در محصول نهایی برسید.

● سازگاری با مواد: استاندارد SS304 برای اکثر کاربردهای متانول مناسب است. با این حال، در صورت پردازش جریان‌های زباله اسیدی یا بسیار خورنده، آن را به SS316L یا روکش تخصصی ارتقا دهید.

فرآیند بازرسی کیفیت

● راستی‌آزمایی مواد: بازرسی دقیق از فولاد ضد زنگ ورودی، شیرها، و مخازن تحت فشار برای اطمینان از مطابقت با استانداردهای متالورژی مشخص و تحمل‌های ایمنی فشار بالا.

● ماشینکاری دقیق: ماشینکاری CNC پوسته‌های ستون، بویلرها و لوله‌کشی برای تضمین سطوح آب‌بندی کامل و یکپارچگی ساختاری تحت فشارهای عملیاتی.

● تست هیدرواستاتیک و نشت: هر مخزن تحت فشار و خط لوله تحت آزمایش‌های هیدرواستاتیکی دقیق و تشخیص نشت هلیوم قرار می‌گیرد تا ایمنی ساختاری و عملکرد ضد نشت مطلق را تأیید کند.

● کالیبراسیون سیستم: کالیبراسیون جامع سیستم کنترل PLC، حسگرهای دما/فشار، کنترل‌کننده‌های جریان جرم، و کنترل‌کننده‌های نسبت رفلکس برای اطمینان از نمایش دقیق داده‌ها و کنترل قابل اعتماد.

● اجرای نهایی عملکرد: آزمایش خشک و آزمایشی کامل آب برای تأیید عملکرد صاف، توزیع حرارتی یکنواخت، عملکرد مناسب قفل‌های ایمنی، و منطق کنترل خودکار قبل از بسته‌بندی.

خدمات پس از فروش و پشتیبانی

در XINYU HUACHUANG، ما متعهد به ارائه پشتیبانی پس از فروش جامع و قابل اعتماد برای اطمینان از عملکرد مداوم و کارآمد تجهیزات شما هستیم. تیم خدمات اختصاصی ما همیشه آماده کمک به شما است.

پوشش گارانتی جامع

ما با افتخار یک گارانتی دو ساله برای تجهیزات خود ارائه می دهیم. در این دوره، ما خدمات نگهداری و تعمیرات رایگان را برای هر گونه مسائل مرتبط با کیفیت، به استثنای موارد ناشی از عملکرد نامناسب، تغییرات غیرمجاز، یا فورس ماژور ارائه می دهیم. برای تجهیزات فراتر از دوره گارانتی دو ساله، ما به ارائه خدمات تعمیر و نگهداری مادام العمر ادامه می دهیم و فقط هزینه تعویض قطعات و نیروی کار را دریافت می کنیم.

مکانیسم واکنش سریع

ما پشتیبانی تلفنی مهندسی حرفه ای 7×24 ساعته را ارائه می دهیم. پس از دریافت اخطار خطا، تیم فنی ما ظرف 24 ساعت پاسخ خواهد داد و راه حل قابل قبولی ارائه می دهد. در صورت نیاز به خدمات در محل، مهندسان حرفه ای ما ظرف یک هفته به مرکز شما خواهند آمد. در شرایط خاص که تجهیزات قابل تعمیر نباشد، بدون قید و شرط آن را با یک واحد جدید جایگزین می کنیم یا یک واحد جایگزین در طول دوره گارانتی دو ساله ارائه می دهیم یا اقدامات لازم را برای بازگرداندن عملکرد عادی انجام می دهیم.

سوالات متداول (سؤالات متداول)

Q1: هدف از طراحی سه ستونی (پیش ستون، ستون فشار بالا، ستون اتمسفر) چیست؟

A: هر ستون نقش مشخصی را ایفا می کند. پیش ستون ناخالصی های انتهایی نور (مانند دی متیل اتر و متیل فرمات) را از خوراک خام جدا می کند. ستون فشار بالا جداسازی اصلی متانول-آب را انجام می دهد در حالی که امکان ادغام گرما با ستون اتمسفر را برای کاهش مصرف انرژی فراهم می کند. ستون اتمسفر، عبور تصفیه نهایی را ارائه می دهد و متانول با خلوص بالا تولید می کند که مشخصات صنعتی یا الکترونیکی را برآورده می کند.

Q2: چگونه ادغام حرارت بین ستون ها هزینه های عملیاتی را کاهش می دهد؟

A: ستون فشار بالا در فشار بالا کار می کند که دمای چگالش بالای سر آن را افزایش می دهد. سپس این گرمای تلف شده به عنوان منبع گرما برای جوشاننده ستون اتمسفر استفاده می شود. این کوپلینگ حرارتی می تواند مصرف بخار کلی را 30 تا 40 درصد در مقایسه با طراحی تک ستونی کاهش دهد و به طور قابل توجهی هزینه های آب و برق را کاهش دهد.

Q3: این واحد به چه سطوح خلوص متانول می تواند دست یابد؟

A: سیستم تکه تکه چند مرحله ای متانول مطابق با استانداردهای صنعتی درجه AA (خلوص 99.9٪) را تولید می کند و می تواند برای مشخصات درجه الکترونیکی با مراحل تصفیه اضافی پیکربندی شود. این واحد به طور موثر متانول را از آب، اتانول، الکل های بالاتر و ناخالصی های کمیاب جدا می کند.

Q4: این واحد می تواند کدام نوع مواد اولیه متانول خام را تحمل کند؟

پاسخ: متانول خام از سنتز زغال سنگ به متانول، اصلاح گاز طبیعی و فرآیندهای تبدیل به گاز زیست توده را مدیریت می کند. همچنین متانول را از جریان‌های پسماند آبی در تأسیسات پتروشیمی و مراکز بازیافت حلال بازیابی می‌کند و آن را در مسیرهای مختلف تولید متنوع می‌کند.

Q5: چگونه واحد کیفیت محصول ثابت را در طول عملیات مداوم تضمین می کند؟

A: ابزارهای تحلیلی آنلاین مانند GC نظارت بر خلوص زمان واقعی جریان محصول را ارائه می دهند. سیستم‌های تنظیم خودکار نقطه برش به هرگونه تغییر ترکیب پاسخ می‌دهند و مواد غیرمشخصه را به سمت خوراک منحرف می‌کنند در حالی که فقط متانول مطابق با مشخصات را به عنوان محصول جمع‌آوری می‌کنند.
