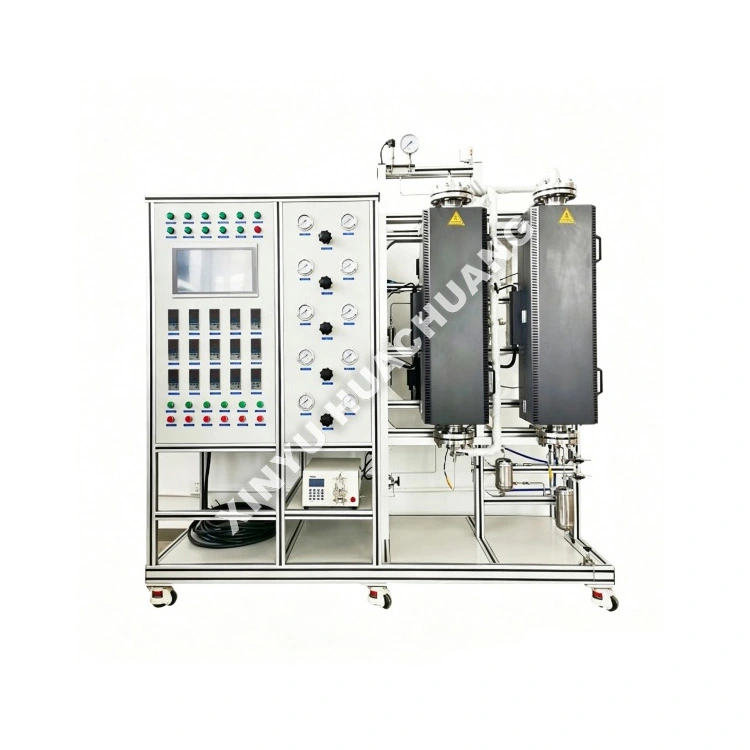

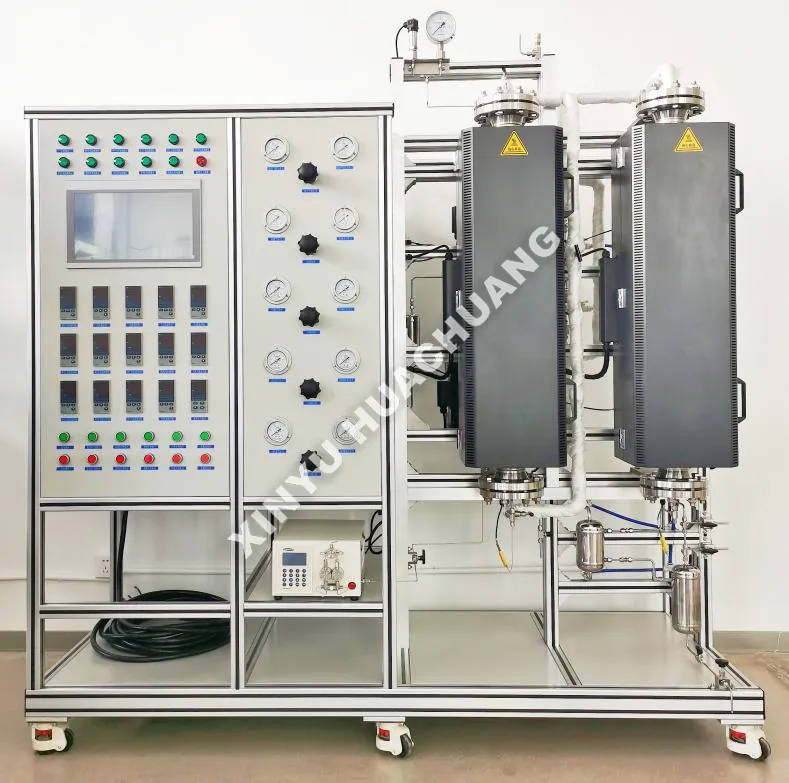

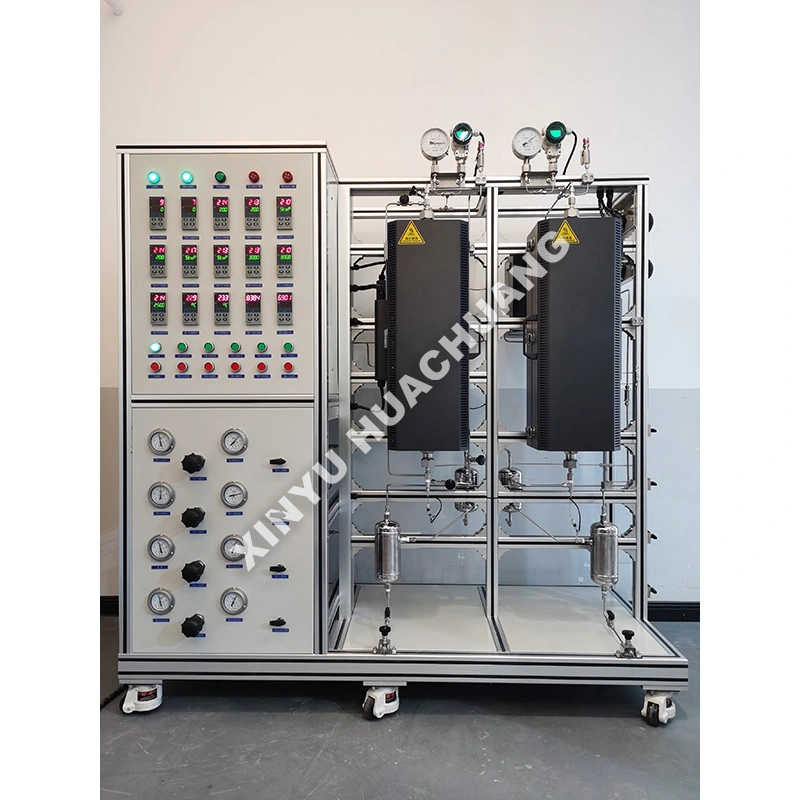

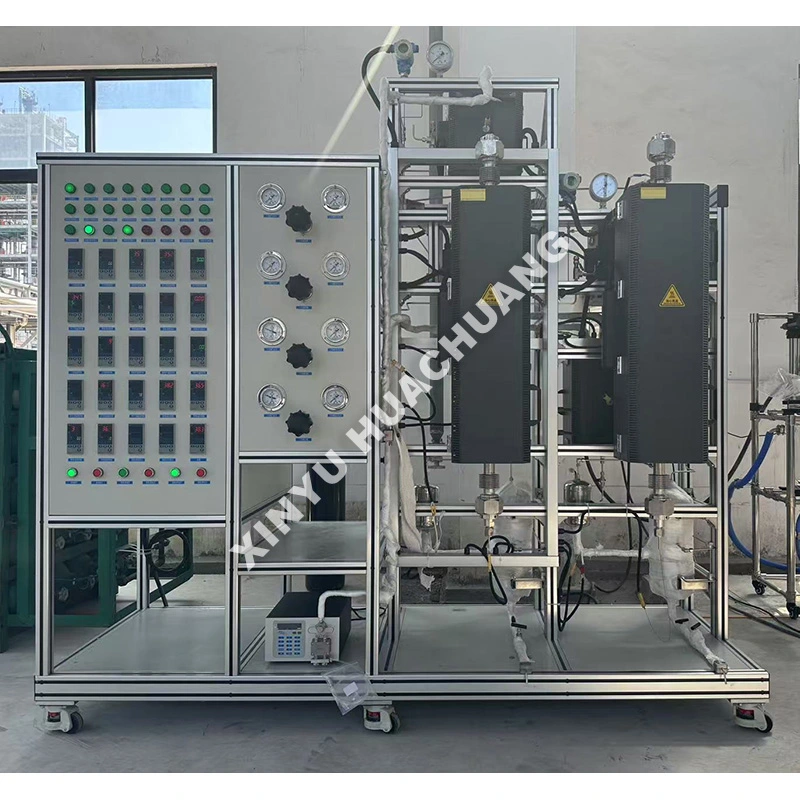

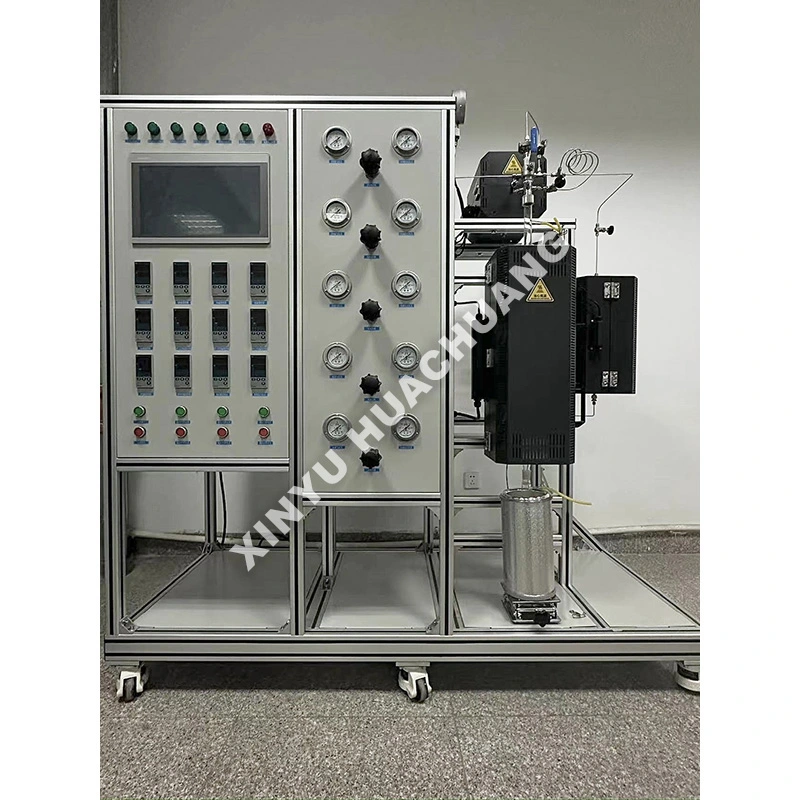

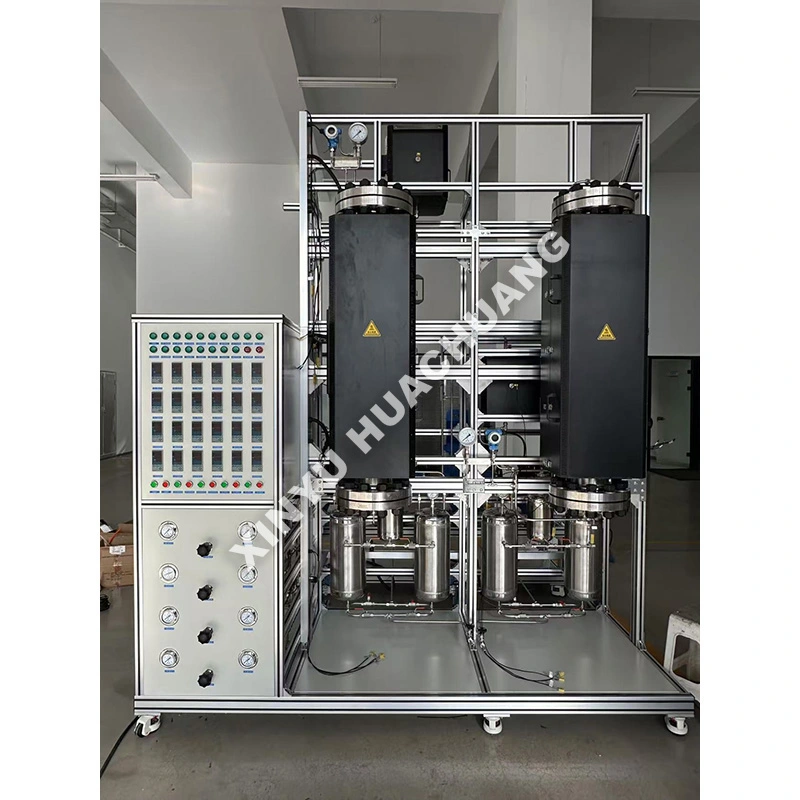

واحد آزمایشی اصلاح متان

واحد آزمایشی اصلاح متان XINYU HUACHUANG یک سیستم راکتور آزمایشگاهی بسیار خودکار است که برای تولید دقیق گاز سنتز و تحقیقات جنبشی مهندسی شده است. طراحی شده برای شبیه سازی فرآیندهای رفورم متان بخار صنعتی (SMR) و اصلاح خشک (DRM)، دما، فشار و نسبت گاز به کربن را به دقت کنترل می کند. این واحد مجهز به اتوماسیون هوشمند PLC و اینترلاک ایمنی چند سطحی، برای غربالگری کاتالیزور، بهینه‌سازی فرآیند و تحقیقات تولید هیدروژن در زمینه‌های انرژی و پتروشیمی ایده‌آل است.

اصل کار

واحد آزمایشی اصلاح متان از طریق یک توالی کاملاً خودکار عمل می‌کند: واکنش‌های اصلاح گرماگیر در دماهای بالا شبیه‌سازی می‌شوند و متان دقیقاً توسط کنترل‌کننده‌های جریان جرم اندازه‌گیری می‌شود و متعاقباً با بخار (از طریق حباب‌گر گرم) یا دی اکسید کربن ترکیب می‌شود. پس از گرم شدن پیش‌گرم، خوراک گازی وارد راکتور بستر ثابت می‌شود که با یک کاتالیزور مبتنی بر نیکل یا فلز نجیب شارژ می‌شود، جایی که اصلاح متان را به هیدروژن و مونوکسید کربن تبدیل می‌کند. در طول فرآیند، واحد مشخصات دمای بالا مورد نیاز را از طریق یک سیستم کنترل دما پیشرفته حفظ می‌کند، در حالی که ماژول آنالیز گاز آنلاین آن به طور مداوم ترکیب محصول را ردیابی می‌کند و امکان محاسبه بلادرنگ تبدیل متان و نسبت H2/CO حاصل را فراهم می‌کند.

مزایای کلیدی

● دقت در دمای بالا: گرمایش PID چند ناحیه‌ای پیشرفته، توزیع یکنواخت دما را تا ۹۰۰ درجه سانتیگراد تضمین می‌کند که برای واکنش‌های اصلاح گرماگیر حیاتی است.

● شبیه‌سازی فرآیند همه‌کاره: به سادگی با تنظیم ترکیب گاز تغذیه، از اصلاح متان بخار (SMR)، اصلاح خشک (DRM) و اصلاح خودکار گرمایی (ATR) پشتیبانی می‌کند.

● کنترل دقیق بخار: سیستم حباب‌دهنده و بخارساز گرم‌شده یکپارچه نسبت آب به کربن (S/C) دقیق و پایدار را بدون میعان در خطوط تغذیه تضمین می‌کند.

● اتوماسیون هوشمند: کنترل یکپارچه PLC-PC ثبت خودکار داده‌ها، تولید منحنی تاریخی و عملکرد طولانی‌مدت بدون مراقبت را امکان‌پذیر می‌کند.

● طراحی مستحکم و ایمن: راکتورها از آلیاژهای مقاوم در برابر خوردگی و دمای بالا (مانند SS316L، Inconel) ساخته شده‌اند که دارای قفل‌های ایمنی چند سطحی برای محافظت در برابر حرارت، فشار بیش از حد و حفاظت در برابر شعله هستند.

مشخصات فنی

حوزه های کاربردی

● تولید هیدروژن: تحقیق و توسعه برای اصلاح متان بخار (SMR) برای پیل‌های سوختی و هیدروژن پالایشگاهی.

● جذب و استفاده کربن: اصلاح خشک متان (DRM) برای تبدیل CH4 و CO2 به گاز سنتز ارزشمند.

● غربالگری کاتالیست: آزمایش کاتالیزورهای فلز نجیب (Ru، Rh، Pt) مبتنی بر Ni، و پروسکایت برای اصلاح واکنش‌ها.

● بهینه‌سازی فرآیند: مطالعه تأثیرات دما، فشار، و نسبت S/C بر تبدیل متان و مقاومت کک‌سازی.

● تحقیقات آکادمیک: مطالعات سینتیکی بنیادی و مکانیسم‌های غیرفعال‌سازی کاتالیزور.

اقدامات احتیاطی استفاده

● گرمایش خط بخار: همیشه مطمئن شوید که سیستم تولید بخار و تمام خطوط لوله پایین‌دست به‌درستی گرم و عایق شده‌اند تا از تراکم آب که می‌تواند به کاتالیزور آسیب برساند، جلوگیری شود.

● پاکسازی بی اثر: همیشه قبل از گرم کردن و قبل از وارد کردن بخار یا گازهای واکنشی، راکتور را با یک گاز بی اثر (N2 یا Ar) تمیز کنید تا از اکسید شدن یا مخلوط‌های انفجاری جلوگیری کنید.

● دنباله خنک‌سازی: بعد از آزمایش، ابتدا تغذیه مایع را متوقف کنید، سپس به جریان گاز بی‌اثر ادامه دهید در حالی که راکتور قبل از خاموش شدن تا دمای اتاق خنک شود.

● ایمنی گاز: متان و هیدروژن بسیار قابل اشتعال هستند. اطمینان حاصل کنید که همه اتصالات تست نشت دارند و سیستم در یک منطقه تهویه مناسب با آشکارسازهای گاز کار می کند.

راهنمای تعمیر و نگهداری

● روزانه: فشار سیلندر گاز را بررسی کنید، قرائت‌های MFC را تأیید کنید، و سطح آب در حباب‌ساز را بررسی کنید. اطمینان حاصل کنید که گاز خروجی به درستی تهویه یا تصفیه شده است.

● هفتگی/ماهانه: فیلترهای گاز و تله‌های رطوبت را تمیز یا تعویض کنید. مهر و موم های راکتور، دریچه ها و لوله ها را برای هرگونه نشانه خوردگی یا نشت بررسی کنید.

● فصلی: کنترل‌کننده‌های جریان جرمی و حسگرهای دما را برای حفظ دقت آزمایش کالیبره کنید. اتصالات الکتریکی در کابینت PLC را از نظر محکم بودن بررسی کنید.

● جابجایی کاتالیست: با دقت کاتالیزورها را بارگیری و تخلیه کنید تا از خرد شدن جلوگیری شود. افت فشار را به طور منظم کنترل کنید. افزایش ناگهانی نشان دهنده کک کردن یا انسداد بستر است که نیاز به بازسازی یا جایگزینی دارد.

خدمات پس از فروش و پشتیبانی

در XINYU HUACHUANG، ما متعهد به ارائه پشتیبانی پس از فروش جامع و قابل اعتماد برای اطمینان از عملکرد مداوم و کارآمد تجهیزات شما هستیم. تیم خدمات اختصاصی ما همیشه آماده کمک به شما است.

پوشش گارانتی جامع

ما با افتخار یک گارانتی دو ساله برای تجهیزات خود ارائه می دهیم. در این دوره، ما خدمات نگهداری و تعمیرات رایگان را برای هر گونه مسائل مرتبط با کیفیت، به استثنای موارد ناشی از عملکرد نامناسب، تغییرات غیرمجاز، یا فورس ماژور ارائه می دهیم. برای تجهیزات فراتر از دوره گارانتی دو ساله، ما به ارائه خدمات تعمیر و نگهداری مادام العمر ادامه می دهیم و فقط هزینه تعویض قطعات و نیروی کار را دریافت می کنیم.

مکانیسم واکنش سریع

ما پشتیبانی تلفنی مهندسی حرفه ای 7×24 ساعته را ارائه می دهیم. پس از دریافت اخطار خطا، تیم فنی ما ظرف 24 ساعت پاسخ خواهد داد و راه حل قابل قبولی ارائه می دهد. در صورت نیاز به خدمات در محل، مهندسان حرفه ای ما ظرف یک هفته به مرکز شما خواهند آمد. در شرایط خاص که تجهیزات قابل تعمیر نباشد، بدون قید و شرط آن را با یک واحد جدید جایگزین می کنیم یا یک واحد جایگزین در طول دوره گارانتی دو ساله ارائه می دهیم یا اقدامات لازم را برای بازگرداندن عملکرد عادی انجام می دهیم.

سوالات متداول (سؤالات متداول)

Q1: چگونه این واحد آزمایشی اصلاح متان از کک شدن و غیرفعال شدن کاتالیزور در طول آزمایش طولانی مدت جلوگیری می کند؟

پاسخ: کک کردن یک چالش حیاتی در اصلاح متان است. واحد ما دارای یک سیستم کنترل دقیق نسبت بخار به کربن (S/C) قابل تنظیم است که استوکیومتری بهینه را برای سرکوب رسوب کربن تضمین می کند. علاوه بر این، ما یک ماژول پیش اصلاح‌کننده اختیاری ارائه می‌کنیم که هیدروکربن‌های بالاتر را قبل از راکتور لوله‌ای اصلی تبدیل می‌کند و در دماهای پایین‌تر کار می‌کند تا شرایط پایدار و ملایم را تضمین کند، در نتیجه طول عمر کاتالیزور را در طول اجرای آزمایشی به طور قابل توجهی افزایش می‌دهد.

Q2: آیا این دستگاه می‌تواند برای اصلاح متان بخار (SMR) و اصلاح خشک متان (DRM) سازگار شود؟

A: بله، واحد بسیار متنوع است. این دستگاه مجهز به کنترل‌کننده‌های جریان جرمی (MFC) مستقل و با دقت بالا برای تغذیه H2O (از طریق بخارساز) و CO2 است. این به محققان اجازه می دهد تا به طور یکپارچه بین فرآیندهای SMR و DRM سوئیچ کنند، یا حتی اصلاح دوگانه را آزمایش کنند تا عملکرد کاتالیزور و کیفیت گاز سنتز (نسبت H2/CO) را در محیط های دی اکسید کربن و بخار متفاوت ارزیابی کنند.

Q3: سیستم چگونه پروفیل های دمایی دقیق را با توجه به ماهیت بسیار گرماگیر واکنش اصلاح کننده حفظ می کند؟

پاسخ: واکنش اصلاحی نیاز به انرژی ورودی قابل توجهی دارد (700-1000 درجه سانتیگراد). واحد آزمایشی اصلاح متان ما از یک کوره گرمایش الکتریکی قابل برنامه ریزی چند منطقه ای با کنترل تطبیقی ​​پیشرفته PID استفاده می کند. چندین ترموکوپل به صورت استراتژیک در امتداد لوله راکتور قرار می گیرند تا مشخصات دما را در زمان واقعی نظارت کنند. PLC صنعتی به صورت دینامیکی قدرت گرمایش را تنظیم می کند تا هیت سینک گرماگیر را جبران کند و از داده های جنبشی بسیار دقیق اطمینان حاصل کند.

Q4: چگونه گاز محصول با دمای بالا به طور ایمن خنک و بدون از دست دادن داده های مهم تجزیه و تحلیل می شود؟

A: واحد یک سیستم تهویه گاز تخصصی و چند مرحله ای را ادغام می کند. پساب با دمای بالا ابتدا از یک خنک کننده سریع خاموش می شود تا فوراً هرگونه واکنش ثانویه را متوقف کند. سپس از یک کندانسور بسیار کارآمد و جداکننده گاز-مایع عبور می کند تا بخار و آب واکنش نداده را حذف کند. سپس گاز سنتز خشک شده به یک کروماتوگرافی گازی آنلاین (GC) جهت تجزیه و تحلیل دقیق و بلادرنگ تبدیل CH4، بازده CO، CO2 و H2 هدایت می شود.

Q5: چه مکانیسم‌های ایمنی برای کنترل هیدروژن و مونوکسید کربن در دمای بالا در هنگام خرابی‌های آزمایشی وجود دارد؟

پاسخ: ایمنی در هنگام کار با گاز سنتز بسیار مهم است. واحد آزمایشی اصلاح متان دارای یک ماتریس ایمنی جامع است. اگر فرستنده جریان متان از کار بیفتد یا درجه حرارت ناچیز تشخیص داده شود، PLC فورا یک خاموشی اضطراری (ESD) را راه اندازی می کند. به طور خودکار خوراک هیدروکربن را قطع می کند، دریچه های تصفیه نیتروژن را برای خنثی کردن راکتور باز می کند و برای جلوگیری از انباشت گاز انفجاری، خروجی اگزوز را فعال می کند و از اپراتور و تجهیزات محافظت می کند.
