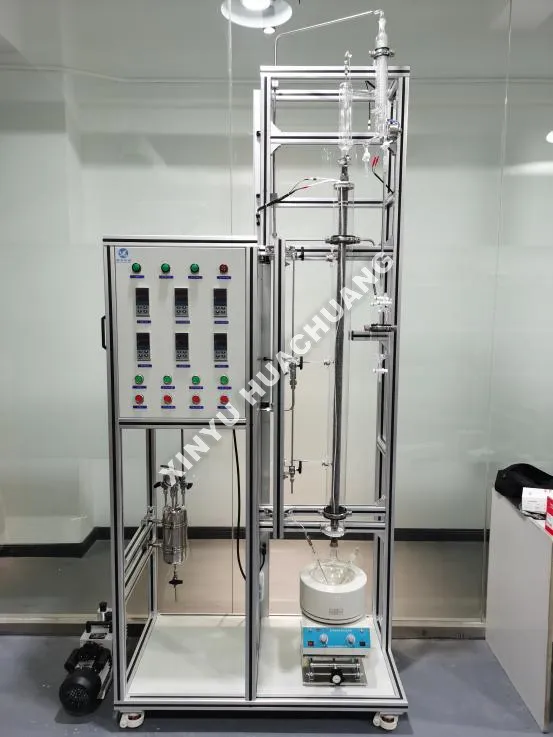

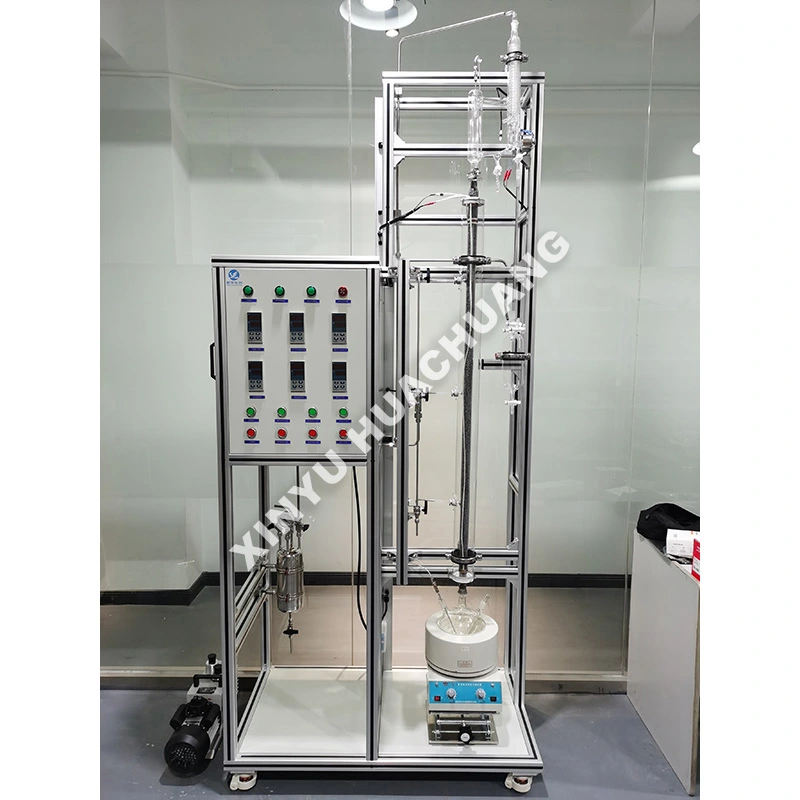

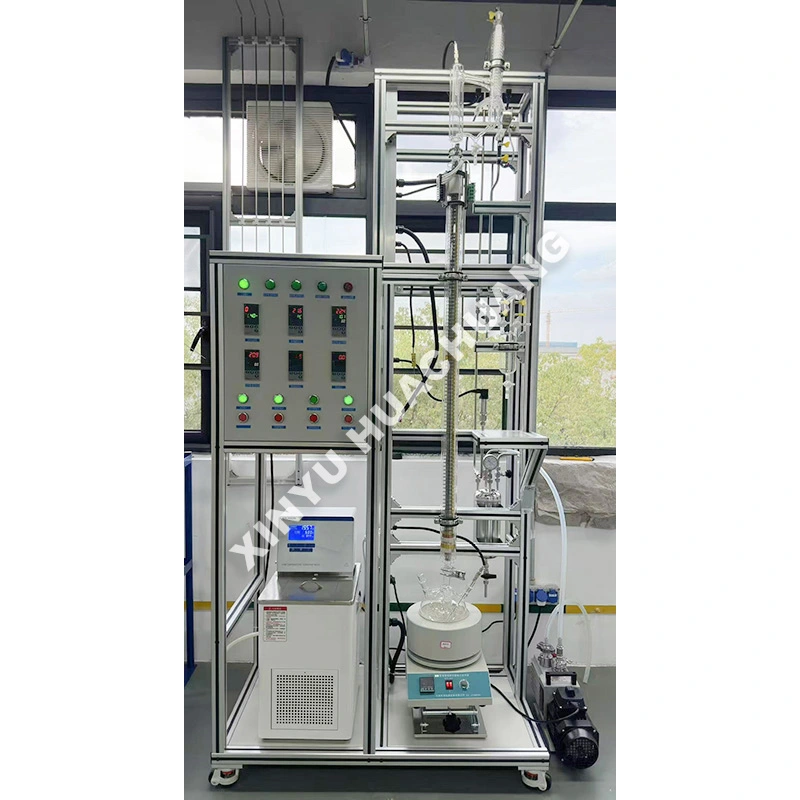

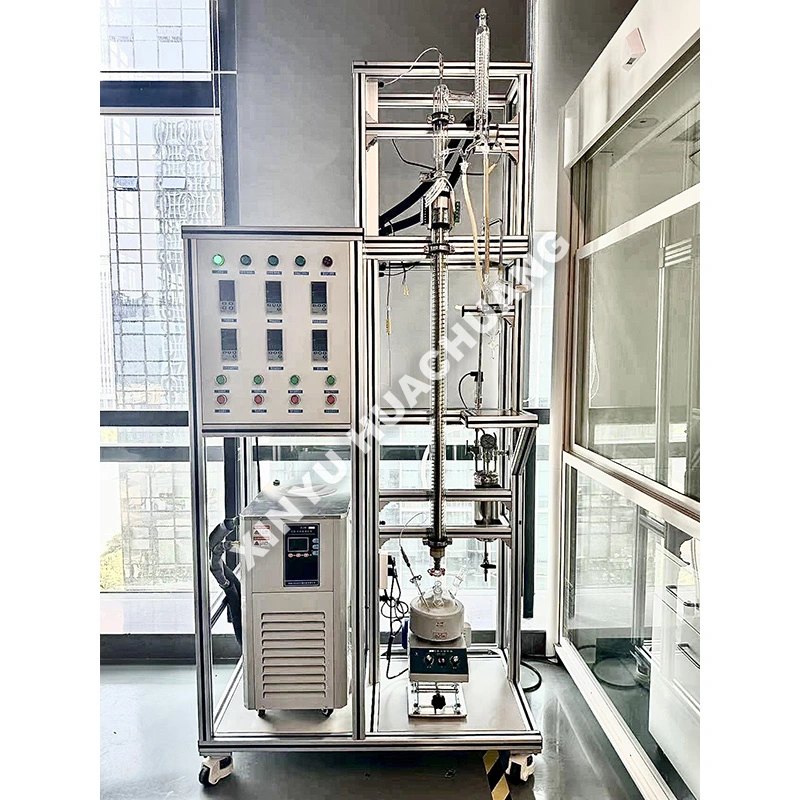

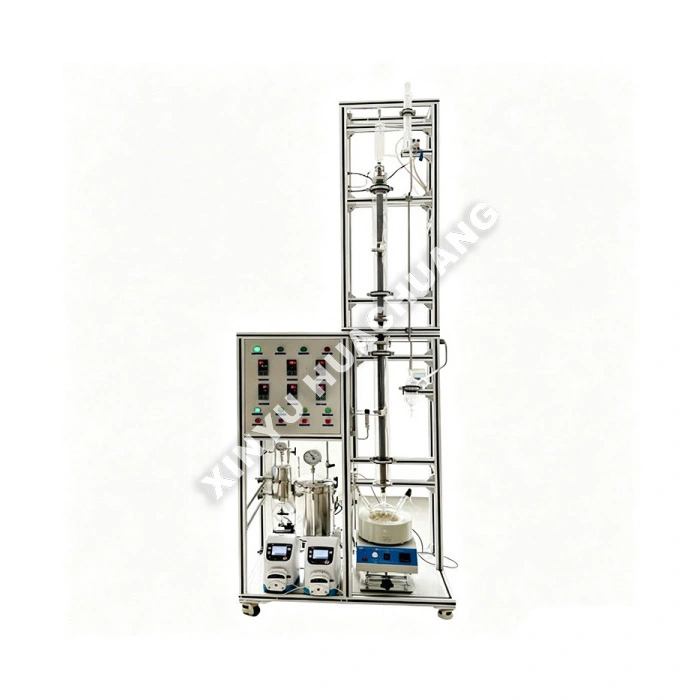

واحد ستون تقطیر شیشه ای پیوسته

واحد ستون تقطیر شیشه ای پیوسته XINYU HUACHUANG یک سیستم جداسازی پیشرفته است که به طور خاص برای تحقیق و توسعه، آزمایش در مقیاس آزمایشی، و تولید دسته کوچک مواد شیمیایی خورنده یا با خلوص بالا مهندسی شده است. این واحد که برای دسترسی کامل بصری به تعادل بخار- مایع داخلی طراحی شده است، به محققان اجازه می دهد تا فرآیند جداسازی را در زمان واقعی مشاهده کنند. واحد ستون تقطیر مستمر شیشه ای مجهز به اجزای شیشه ای با بوروسیلیکات بالا، کنترل کننده های دقیق نسبت رفلاکس و اتوماسیون هوشمند PLC، قطعه بندی مداوم ایمن، بسیار کارآمد و قابل تکرار را برای مواد شیمیایی خوب، داروها و حلال های تخصصی تضمین می کند.

اصل کار

واحد ستون تقطیر شیشه ای پیوسته بر اساس اصل تقطیر کسری پیوسته عمل می کند. مواد اولیه مایع به طور مداوم در بخش مرکزی ستون اندازه گیری می شود. در داخل ستون شیشه ای، بسته بندی ساختاریافته یا قطعات داخلی شیشه ای تخصصی (مانند حلقه های θ یا بسته بندی مارپیچی) سطح تماس بین بخار بالارونده و مایع نزولی را به حداکثر می رساند. همانطور که بخار بالا می رود، بارها تحت چگالش و تبخیر مجدد قرار می گیرد و اجزای سبک در بالا را غنی می کند. سپس بخار متراکم می شود و بخشی به عنوان رفلاکس برای حفظ تعادل انتقال جرم برمی گردد، در حالی که بقیه به طور مداوم به عنوان تقطیر جمع آوری می شود. اجزای سنگین به طور مداوم برای تخلیه به سمت دیگ بخار پایین می روند. کل فرآیند پیوسته به دقت توسط واحد ستون تقطیر شیشه ای پیوسته مدیریت می شود تا گرادیان های حرارتی دقیق و راندمان جداسازی بهینه حفظ شود.

کجا می درخشد؟

● مشاهده کامل بصری: ساختار شیشه‌ای شفاف با بوروسیلیکات بالا به اپراتورها اجازه می‌دهد تا تعادل بخار-مایع، کف، و شرایط سیل را به صورت بصری نظارت کنند و آن را برای تحقیق و توسعه و عیب‌یابی فرآیند بسیار ارزشمند می‌کند.

● مقاومت در برابر خوردگی عالی: ساخته شده از شیشه‌های درجه یک GG17 (3.3) با بوروسیلیکات بالا و مهر و موم PTFE، در برابر اسیدهای قوی، قلیایی‌ها و حلال‌های آلی خورنده کاملاً بی‌اثر است و از آلودگی محصول به صفر اطمینان می‌دهد.

● قطعات داخلی با کارایی بالا: دارای بسته‌بندی شیشه‌ای قابل تنظیم یا بسته‌بندی شبکه‌ای سیمی ساختاری برای دستیابی به اعداد تئوری بالای صفحه و خلوص جداسازی در سطح PPM.

● اتوماسیون هوشمند PLC: سیستم کنترل متمرکز، عملکرد مداوم بدون نظارت، تنظیم خودکار نسبت رفلاکس، و ثبت اطلاعات در زمان واقعی برای دما و نرخ جریان را امکان‌پذیر می‌کند.

● طراحی مدولار و انعطاف‌پذیر: ستون با استفاده از اتصالات شیشه‌ای استاندارد (مانند 24/29، 29/32) با ژاکت‌های گرمایش الکتریکی مونتاژ می‌شود که امکان تنظیم آسان ارتفاع، جداسازی قطعات، تمیز کردن و تعویض اجزای داخلی را فراهم می‌کند.

مشخصات فنی

کجا میشه ازش استفاده کرد؟

● مواد شیمیایی و دارویی خوب: تصفیه مداوم مواد فعال دارویی (API) و واسطه‌های شیمیایی بسیار خورنده.

● روغن‌های ضروری و عصاره‌های طبیعی: جداسازی ملایم و قابل مشاهده ترپن‌ها، عطرها و عصاره‌های گیاهی حساس به حرارت.

● آزمایشگاه‌های آکادمیک و تحقیق و توسعه: مطالعات سینتیکی بنیادی، تجسم فرآیند جداسازی، و آزمایش کارایی کاتالیزور/بسته‌بندی.

● حلال‌های تخصصی: بازیابی مداوم و تصفیه فوق‌العاده حلال‌های آلی خورنده یا با ارزش بالا.

● غذا و نوشیدنی: غلظت طعم‌های طبیعی، تصفیه الکل، و استخراج ترکیبات فعال زیستی.

اقدامات احتیاطی استفاده

● پیشگیری از شوک حرارتی: شیشه با بوروسیلیکات بالا در برابر شوک حرارتی مقاوم است اما همچنان می‌تواند تحت فشار شدید بشکند. همیشه اطمینان حاصل کنید که سرعت تغییر دما در طول گرمایش و سرمایش کمتر از 5 درجه در دقیقه است.

● حفاظت مکانیکی: اجزای شیشه‌ای شکننده هستند. از ضربه های مکانیکی، سفت شدن بیش از حد گیره ها اجتناب کنید و اطمینان حاصل کنید که تمام اتصالات شیشه ای به درستی تراز شده و با گیره های مناسب محکم شده اند.

● ایمنی خلاء: هنگامی که تحت خلاء عمیق کار می‌کنید، همیشه ظروف شیشه‌ای را از نظر ریز ترک یا بریدگی از قبل بررسی کنید. برای محافظت در برابر انفجار احتمالی از یک سپر محافظ یا مش ایمنی در اطراف ستون استفاده کنید.

● گرمایش تدریجی: از نرخ‌های سطح شیبدار گرمایش قابل برنامه‌ریزی PLC برای جلوگیری از تبخیر ناگهانی و سیل ستون‌ها، به‌ویژه هنگام راه‌اندازی تغذیه مداوم استفاده کنید.

راهنمای تعمیر و نگهداری

● روزانه: ستون و اتصالات شیشه‌ای را برای هر گونه نشانه‌ای از ترک، تراشه یا حکاکی شیمیایی بررسی کنید. یکپارچگی واشر PTFE و مهر و موم خلاء را بررسی کنید.

● هفتگی/ماهانه: برای جلوگیری از تجمع بقایایی که می‌تواند کارایی جداسازی را کاهش دهد، قسمت‌های داخلی شیشه و دیواره‌های ستون را تمیز کنید. از حلال های مناسب یا شوینده های اسیدی ملایم استفاده کنید (از قلیایی های قوی خودداری کنید).

● فصلی: حسگرهای دما، کنترل‌کننده‌های جریان جرمی، و کنترل‌کننده‌های نسبت رفلاکس را کالیبره کنید تا دقت آزمایش حفظ شود. ژاکت گرمایش الکتریکی را از نظر گرمایش یکنواخت و عایق بندی مناسب بررسی کنید.

● پس از بهره برداری: همیشه سیستم را با یک گاز بی اثر (N2) تمیز کنید و قبل از جدا کردن اجزای شیشه برای تمیز کردن و نگهداری کامل، اجازه دهید تا دمای اتاق خنک شود و گرمایش خاموش شود.

خدمات پس از فروش و پشتیبانی

در XINYU HUACHUANG، ما متعهد به ارائه پشتیبانی پس از فروش جامع و قابل اعتماد برای اطمینان از عملکرد مداوم و کارآمد تجهیزات شما هستیم. تیم خدمات اختصاصی ما همیشه آماده کمک به شما است.

پوشش گارانتی جامع

ما با افتخار یک گارانتی دو ساله برای تجهیزات خود ارائه می دهیم. در این دوره، ما خدمات نگهداری و تعمیرات رایگان را برای هر گونه مسائل مرتبط با کیفیت، به استثنای موارد ناشی از عملکرد نامناسب، تغییرات غیرمجاز، یا فورس ماژور ارائه می دهیم. برای تجهیزات فراتر از دوره گارانتی دو ساله، ما به ارائه خدمات تعمیر و نگهداری مادام العمر ادامه می دهیم و فقط هزینه تعویض قطعات و نیروی کار را دریافت می کنیم.

مکانیسم واکنش سریع

ما پشتیبانی تلفنی مهندسی حرفه ای 7×24 ساعته را ارائه می دهیم. پس از دریافت اخطار خطا، تیم فنی ما ظرف 24 ساعت پاسخ خواهد داد و راه حل قابل قبولی ارائه می دهد. در صورت نیاز به خدمات در محل، مهندسان حرفه ای ما ظرف یک هفته به مرکز شما خواهند آمد. در شرایط خاص که تجهیزات قابل تعمیر نباشد، بدون قید و شرط آن را با یک واحد جدید جایگزین می کنیم یا یک واحد جایگزین در طول دوره گارانتی دو ساله ارائه می دهیم یا اقدامات لازم را برای بازگرداندن عملکرد عادی انجام می دهیم.

سوالات متداول (سؤالات متداول)

Q1: چرا ستون به جای فولاد ضد زنگ از شیشه ساخته شده است؟

پاسخ: ساختار شیشه ای دسترسی بصری کامل به فرآیند تقطیر داخلی را فراهم می کند و به محققان این امکان را می دهد که مستقیماً رفتار تماس بخار و مایع، نقاط سیلابی و توزیع مایع در سراسر بسته بندی را مشاهده کنند. این شفافیت برای توسعه فرآیند و عیب‌یابی بسیار ارزشمند است، چیزی که با ستون‌های فلزی مات غیرممکن است.

Q2: چه نوع بسته بندی داخلی برای ستون شیشه ای موجود است؟

A: ستون از بسته بندی ساختار یافته و همچنین قطعات داخلی شیشه ای تخصصی مانند حلقه های θ و بسته بندی مارپیچی پشتیبانی می کند. اینها سطح تماس بین بخار بالارونده و مایع نزولی را به حداکثر می‌رسانند و راندمان انتقال جرم را برای جداسازی دقیق چند جزئی افزایش می‌دهند.

Q3: عملکرد مداوم چه تفاوتی با تقطیر دسته ای در این واحد دارد؟

پاسخ: برخلاف تقطیر دسته ای که در آن یک بار در یک زمان پردازش می شود، مواد اولیه به طور مداوم در بخش مرکزی ستون اندازه گیری می شود. اجزای سبک به طور مداوم به عنوان تقطیر از کندانسور بالایی جمع آوری می شوند در حالی که اجزای سنگین به طور مداوم از دیگ بخار در پایین تخلیه می شوند. این عملکرد حالت پایدار را با کیفیت محصول ثابت در طول دوره های طولانی امکان پذیر می کند.

Q4: چگونه رفلاکس برای حفظ کارایی جداسازی مدیریت می شود؟

A: بخشی از بخار سربار متراکم شده به عنوان رفلاکس به ستون برمی گردد. نسبت رفلاکس دقیقاً برای حفظ تعادل انتقال جرم در داخل ستون کنترل می شود. تنظیم این نسبت امکان تنظیم دقیق خلوص محصول در مقابل توان را بر اساس نیازهای جداسازی خاص شما فراهم می کند.

Q5: چه نوع مخلوط هایی برای ستون تقطیر شیشه ای مناسب هستند؟

پاسخ: ستون های شیشه ای به ویژه برای مخلوط های خورنده یا با خلوص بالا که باید از آلودگی فلزات اجتناب شود، و همچنین برای فرآیندهایی که نیاز به نظارت بصری دینامیک داخلی دارند، مناسب هستند. آنها به طور گسترده در تحقیقات دارویی، توسعه مواد شیمیایی ظریف و مطالعات مهندسی فرآیند آکادمیک استفاده می شوند.
